公路隧道照明设计变更CAD节点详图纸

该附件为: 公路隧道照明设计变更 节点详图 ,,CAD格式。
项目概要:
工程线路全长1581.585m,沿线设有一座桥梁,长147m;设置一座下穿通道,通道共分上下两层,上层长122m,下层长221.973m。道路交叉形式调整为平交+定向互通形式,由原设计整体式路基调整为下穿通道(快速定向直行)+辅道(左右转衔接)形式;同时原设计河道改道工程下穿xx路采用明渠(净宽10m),因规划xx路于该位置方案由桥梁调整为路基方案,故此xx河河道下穿xx路段调整为钢筋混凝土箱涵,箱涵尺寸为2-5*4.5m。
.......
目录:照明设备材料表、照明标准横断面图、道路照明平面设计图、下穿通道照明图纸。
........
相关图片:

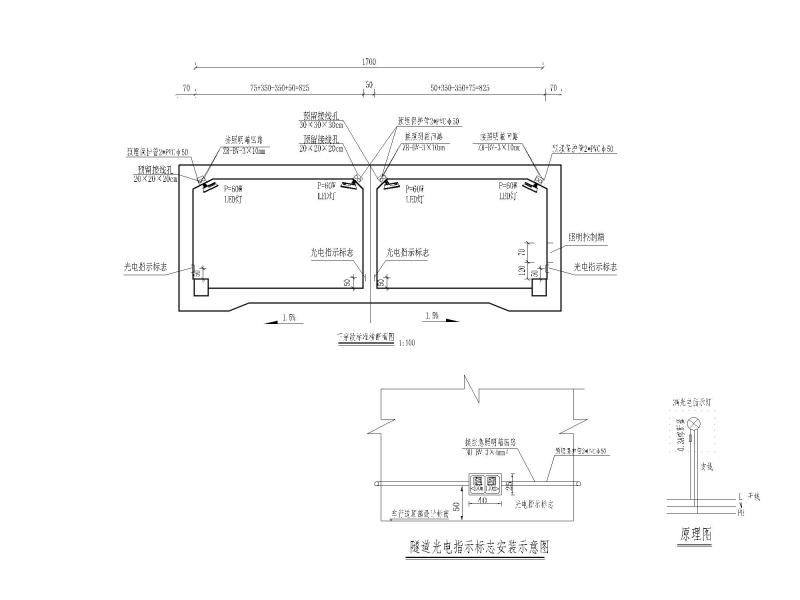

下穿暗埋段标准断面图

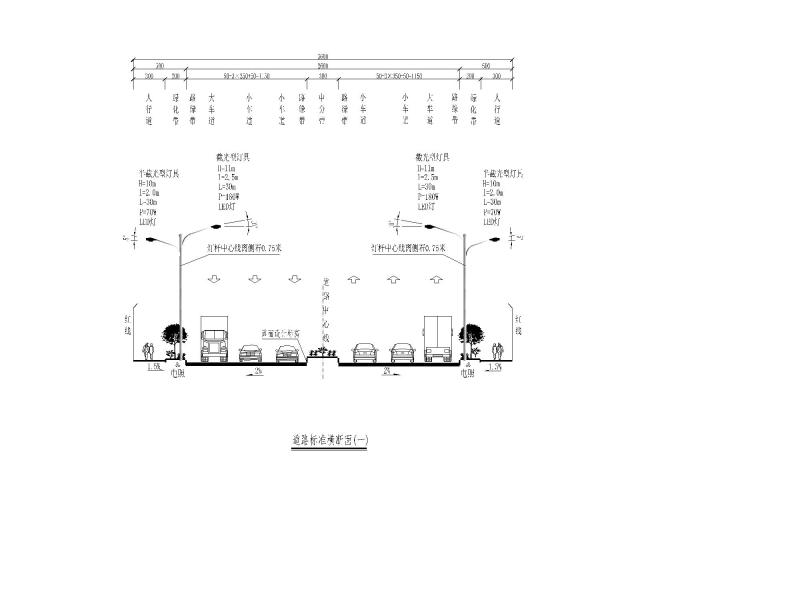

道路标准横断面图

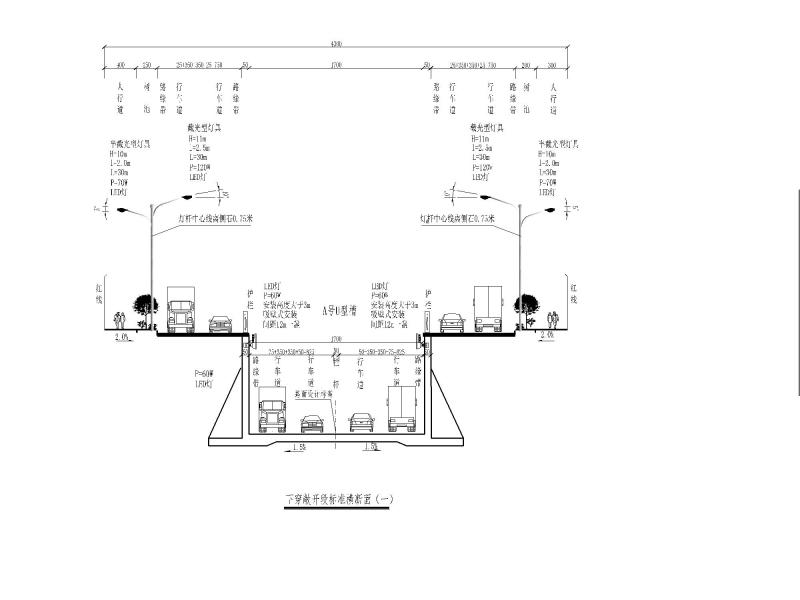

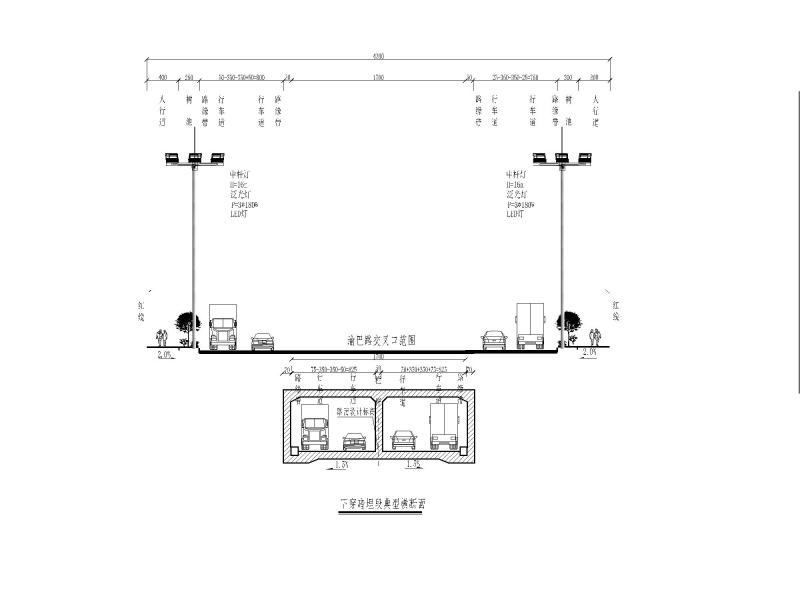

下穿段标准横断面图
照明标准横断面图
照明电力图纸

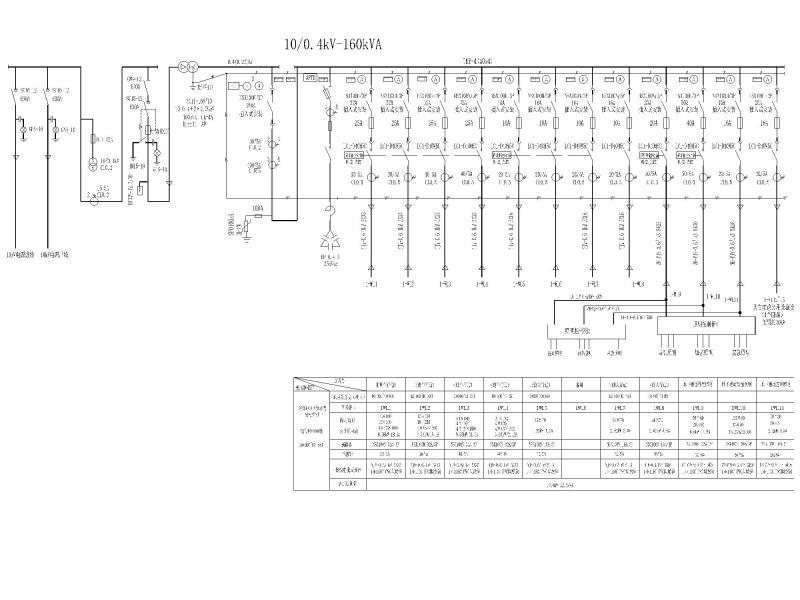

照明配电箱图
下穿段标准横断面图
照明标准横断面图
照明电力图纸
照明配电箱图





以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 公路隧道照明设计 - 1
    公路隧道照明设计 - 1
  • 公路隧道照明设计 - 2
    公路隧道照明设计 - 2
  • 公路隧道照明设计 - 3
    公路隧道照明设计 - 3
  • 公路隧道照明设计 - 4
    公路隧道照明设计 - 4
  • 公路隧道照明设计 - 5
    公路隧道照明设计 - 5
  • 公路隧道照明设计 - 6
    公路隧道照明设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
