钜星汇商业广场商办酒店建施CAD施工图纸2016
-
建筑类别：商业综合体
-
商业聚合形态：“体”式
-
建筑高度类型：高层建筑
-
外立面材料：涂料,幕墙,金属板材
-
幕墙面板材料：玻璃幕墙
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架核心筒
-
图纸设计深度：施工图
-
项目所在地：广东
-
图纸设计风格：现代风格
-
图纸设计格式：CAD2000
-
设计年代：近代
该附件为钜星汇商业广场商办酒店建施图纸2016。
该资料包含：封面、资料目录、建筑设计总说明、建筑构造做法表、总平面图、平面图、立面图、剖面图、楼梯放大平面图、详图、门窗表、门窗大样等。
以下是部分资料展示：

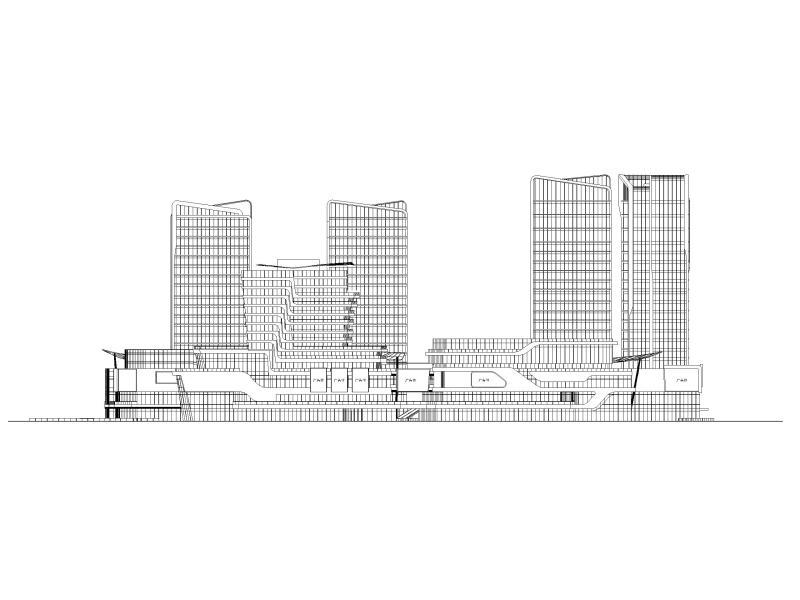

钜星汇商业广场商办酒店建施图纸 立面图1

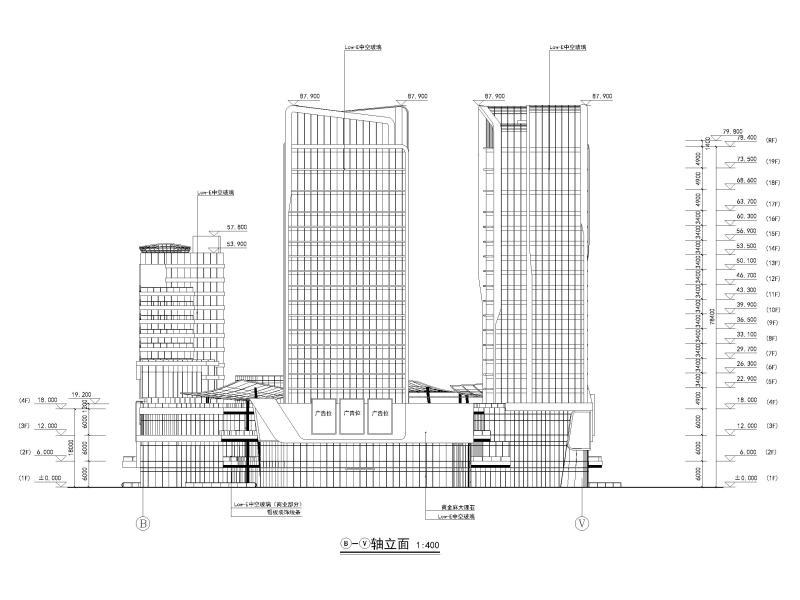

钜星汇商业广场商办酒店建施图纸 立面图2

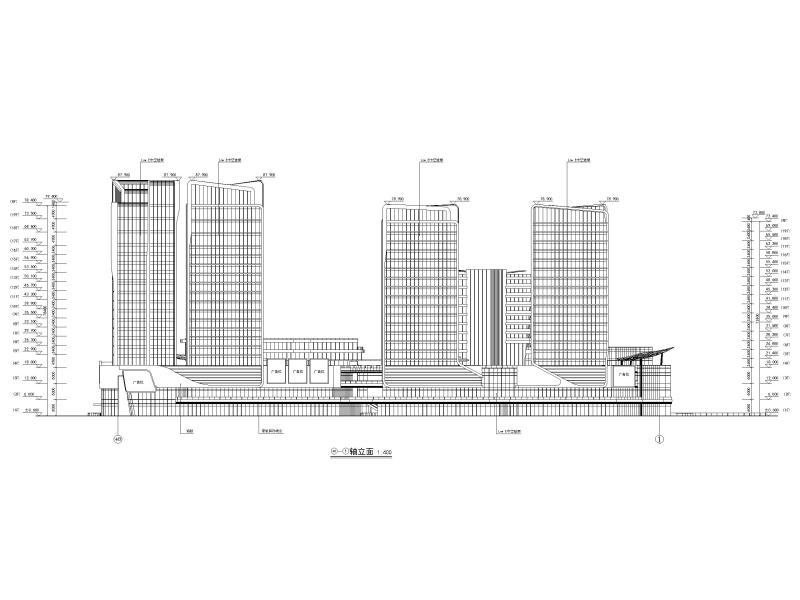

钜星汇商业广场商办酒店建施图纸 立面图3

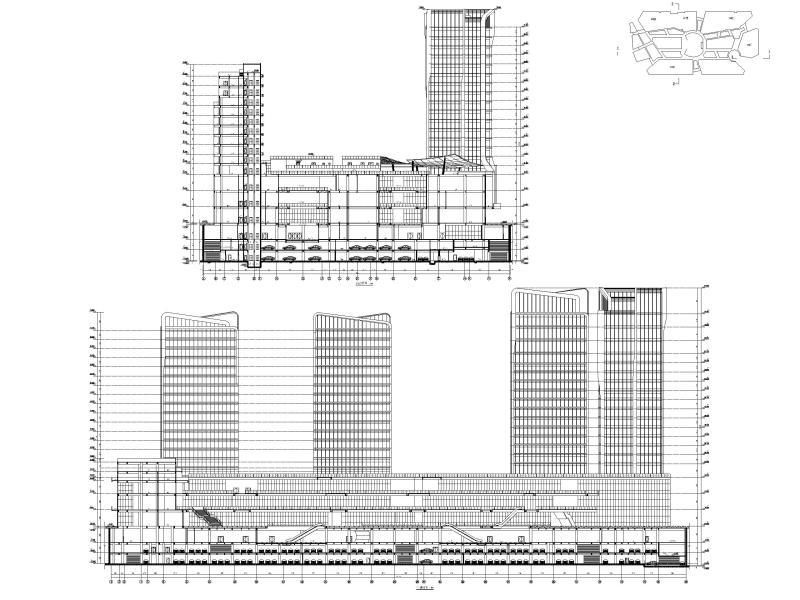

钜星汇商业广场商办酒店建施图纸 剖面图

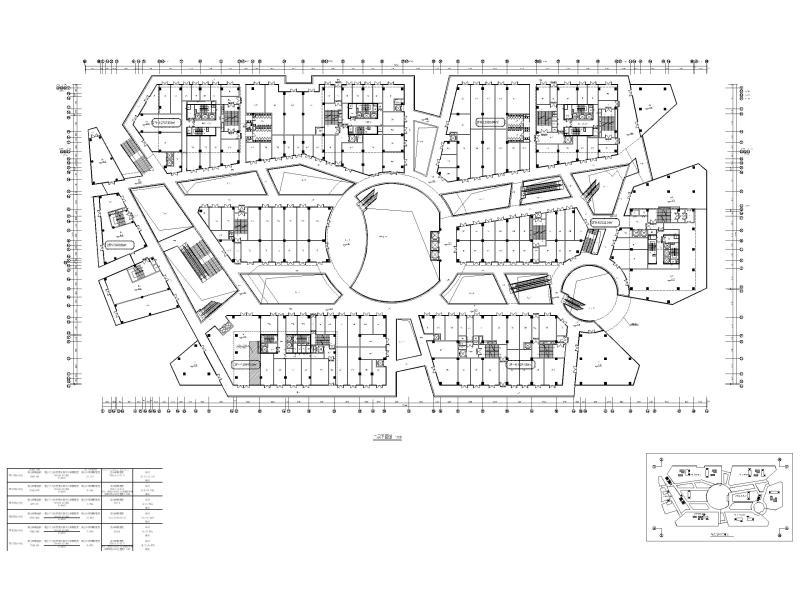

钜星汇商业广场商办酒店建施图纸 裙房二层平面图
钜星汇商业广场商办酒店建施图纸 1#酒店式办公塔楼四层平面图
钜星汇商业广场商办酒店建施图纸 2#办公塔楼五~十九层平面图
钜星汇商业广场商办酒店建施图纸 5#酒店塔楼六层平面图
钜星汇商业广场商办酒店建施图纸 消防总平面图
以下是附件的其中一部分截图，共9张，您也可以 搜索 更多您想要的资源
-
商业广场施工图 - 1 -
商业广场施工图 - 2 -
商业广场施工图 - 3 -
商业广场施工图 - 4 -
商业广场施工图 - 5 -
商业广场施工图 - 6 -
商业广场施工图 - 7
-
商业广场施工图 - 8
-
商业广场施工图 - 9
以上是部分截图，请下载附件后查看完整高清内容
