单层证劵公司信息机房电气施工CAD图纸
- 建筑类别：其他
- 建筑高度类型：单层建筑
- 地上层数：1层
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计年代：近代
- 节点大样：电缆,其它
- 项目所在地：北京
- 强电 设计：低压配电,电气照明,接地安全,电气控制
附件详情
- 1、机房平面布局图
- 2、机房装修隔断示意图

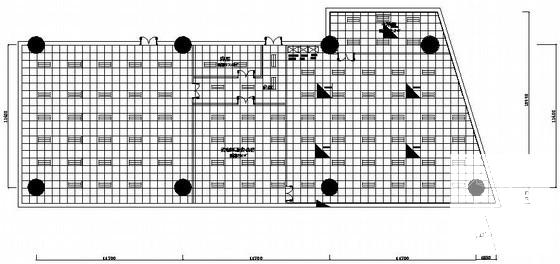

- 3、防静电地板平面图
- 4、机房吊顶平面图
- 5、机房 照明平面图
- 6、机房市电配电平面图
- 7、机房UPS配电平面图

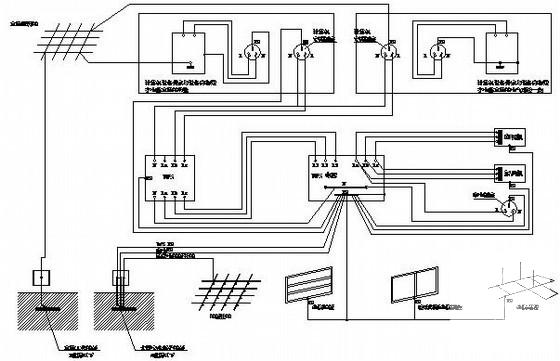

- 8、机房接地系统图
- 9、气体灭火系统设计说明

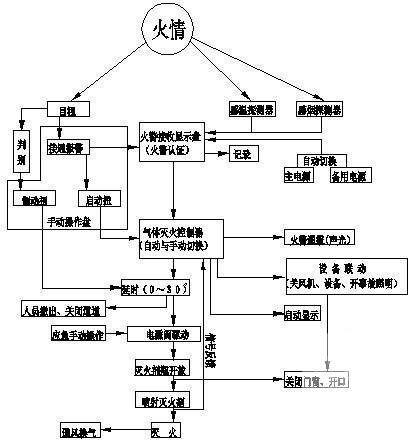

- 10、气体灭火系统工作程序图
- 11、气体灭火电气控制原理图
- 12、气体灭火平面布置图
附件详情
该附件是证劵公司信息机房电气施工图纸，
电气设计
包含机房设备布置、防静电地板布置、机房照明设计、机房配电系统设计、机房接地系统、气体灭火系统设计等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
电气施工图纸 - 1 -
电气施工图纸 - 2 -
电气施工图纸 - 3 -
电气施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-27
- 评论次数：0
- 浏览次数：0
- 文件大小：0.32 MB
- 收藏次数：0
-
文件名称：
附件-995855760099875977877.zip
电气施工图纸下载
