3层坡屋面精品酒店结构施工CAD图纸2018
-
建筑类别：酒店
-
建筑高度类型：多层建筑
-
建筑地上层数：3层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础,其它基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.30kN/平方米
-
参考图纸：25张
-
设计年代：近代
该附件是
3层坡屋面精品酒店
结构施工图
，出图时间是11月。
建筑概述：酒店位于贵州省贵阳市，主体结构屋面总高度为14.1米。采用独立柱基础+防水底板基础。
附件内含：结构设计总说明、地下室平面结构布置图、独立柱基础平面定位图、地下室结构大样、墙柱平面配筋图、结构平面布置图、梁平面配筋图、板平面配筋图、楼梯结构大样、墙身结构大样、坡屋面梁构造详图......，cad格式，共计图纸25张。

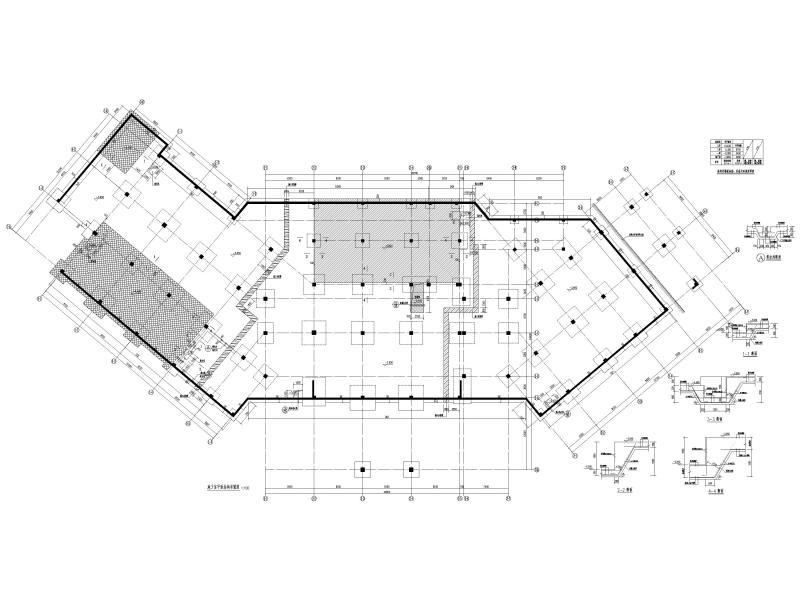

地下室平面结构布置图

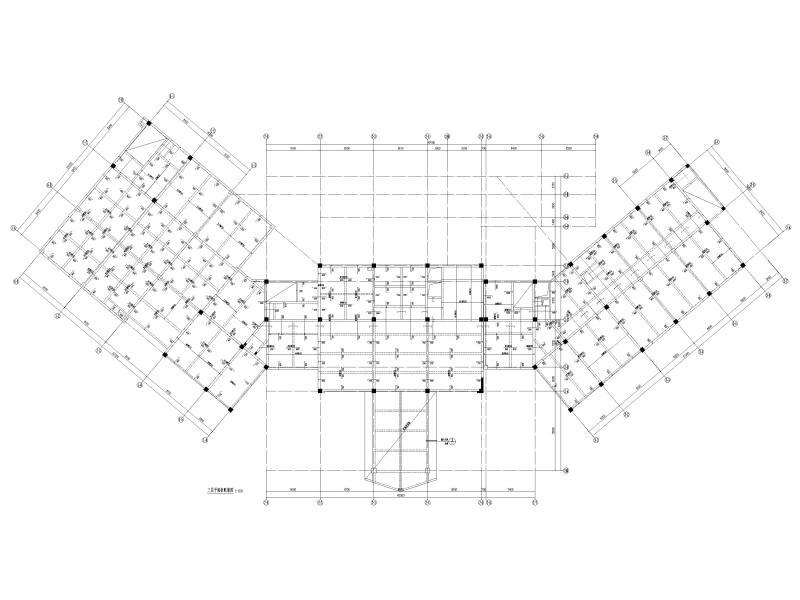

梁平面配筋图

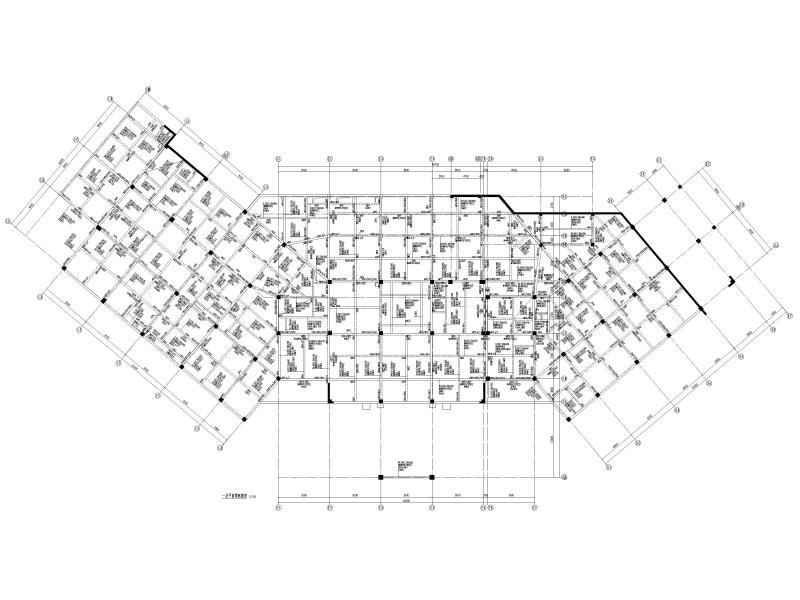

板平面配筋图

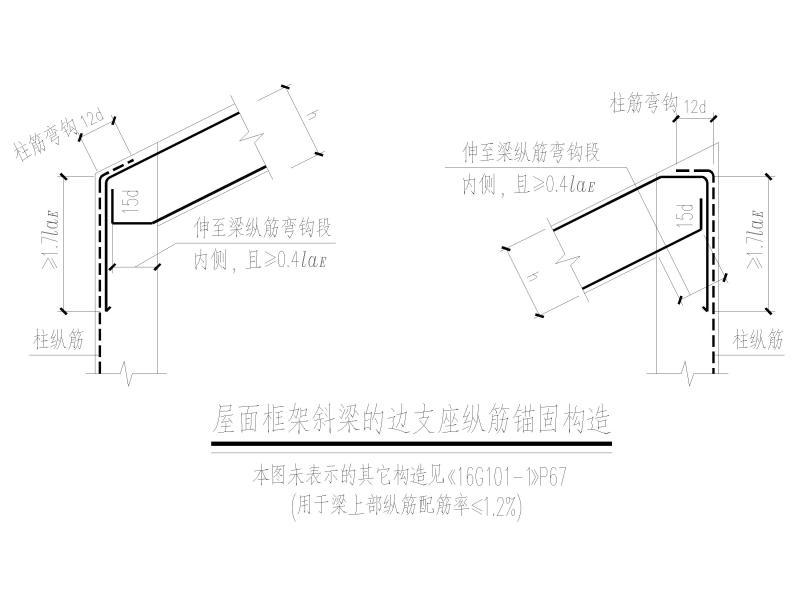

屋面框架斜梁的边支座纵筋锚固构造

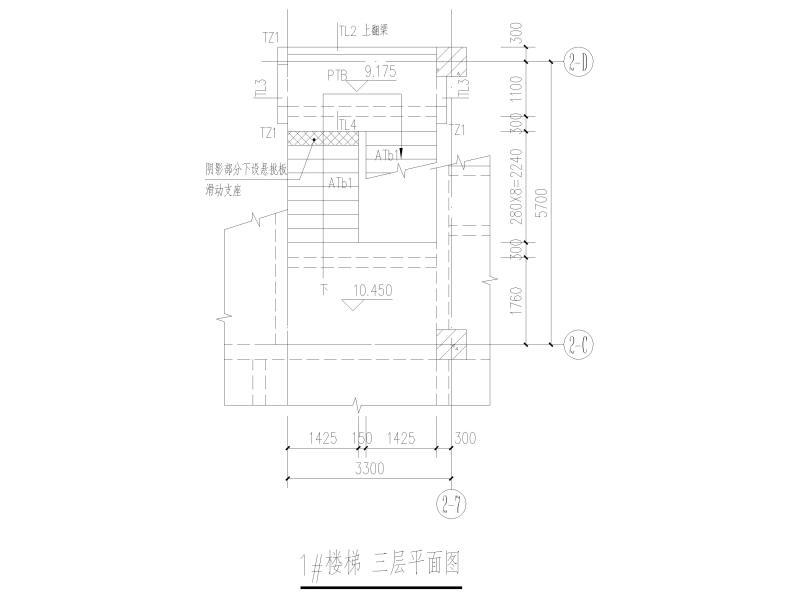

楼梯结构平面图
地下室挡墙大样
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
坡屋面结构图纸 - 1 -
坡屋面结构图纸 - 2 -
坡屋面结构图纸 - 3 -
坡屋面结构图纸 - 4 -
坡屋面结构图纸 - 5 -
坡屋面结构图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-12
- 评论次数：0
- 浏览次数：0
- 文件大小：1.95 MB
- 收藏次数：0
-
文件名称：
附件-996995868789655797.dwg
