酒店室内装修1~3层电气施工CAD图纸

该附件为新疆某酒店室内装修 电气施工图 。

概况：

该项目为新疆某酒店室内装修工程。该工程属于一类高层建筑。原建筑总建筑总高度：33.9m,共计10层，其中地下一层，地上九层。地下一层为人防工程，地上1~3层为商业用房，4~6层为办公用房，7~8层为客房。

本次装修部分位于该建筑内的1~3层，装修部分的使用功能为宾馆，一层层高5.5m，2层3层层高4.8m。总装修面积：3530平方米。

设计范围：

供配电系统；公区照明、插座系统；

应急照明；弱电设备布置；消防报警系统；

部分图纸摘录：

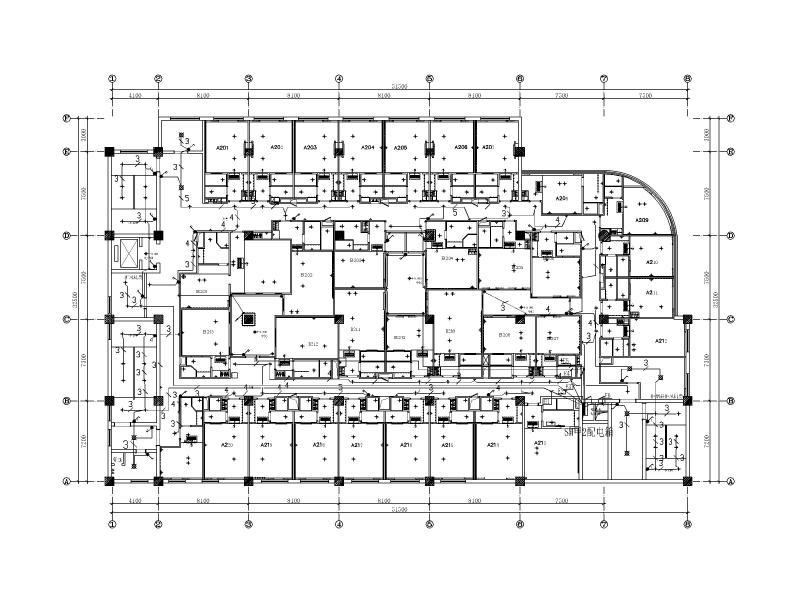

公共区照明平面图

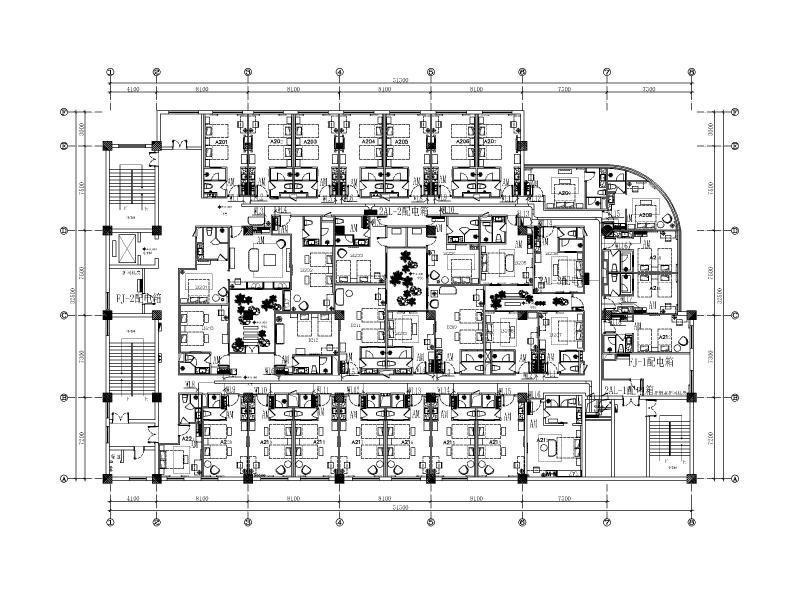

电气平面布置图

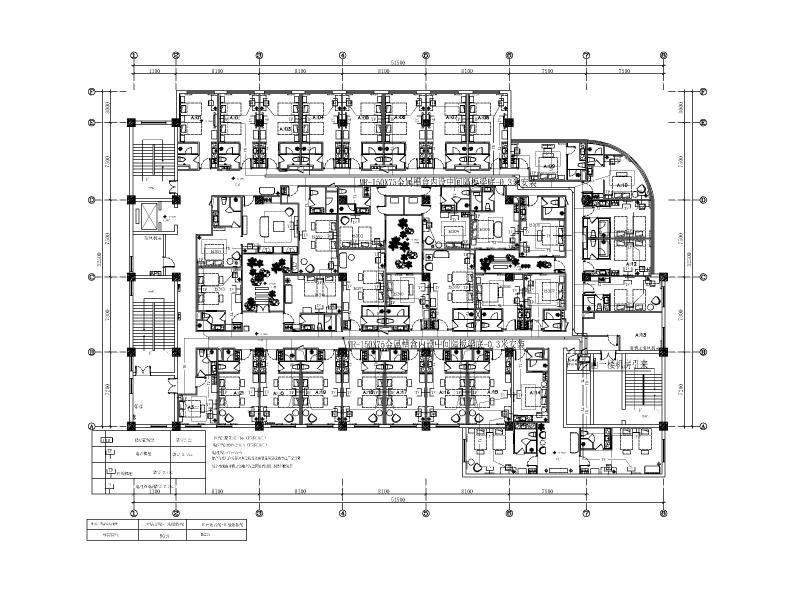

综合布线平面图

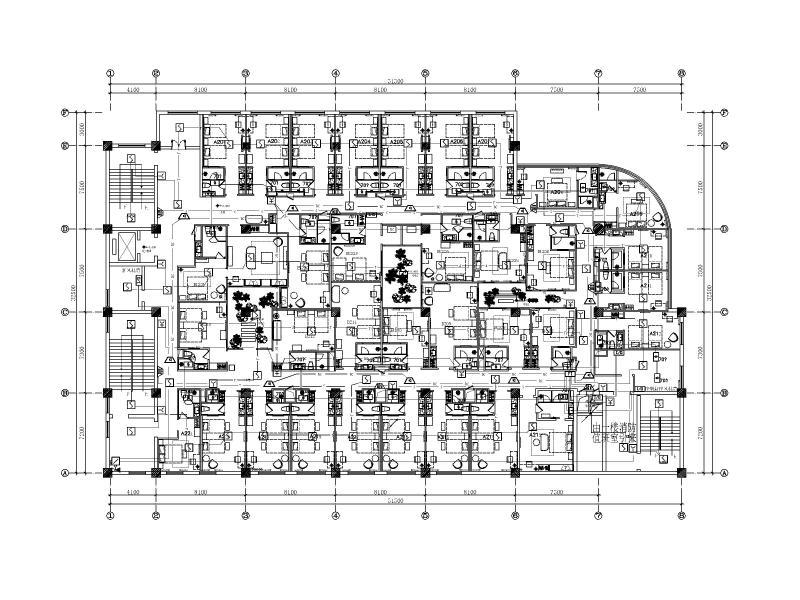

火灾报警平面图

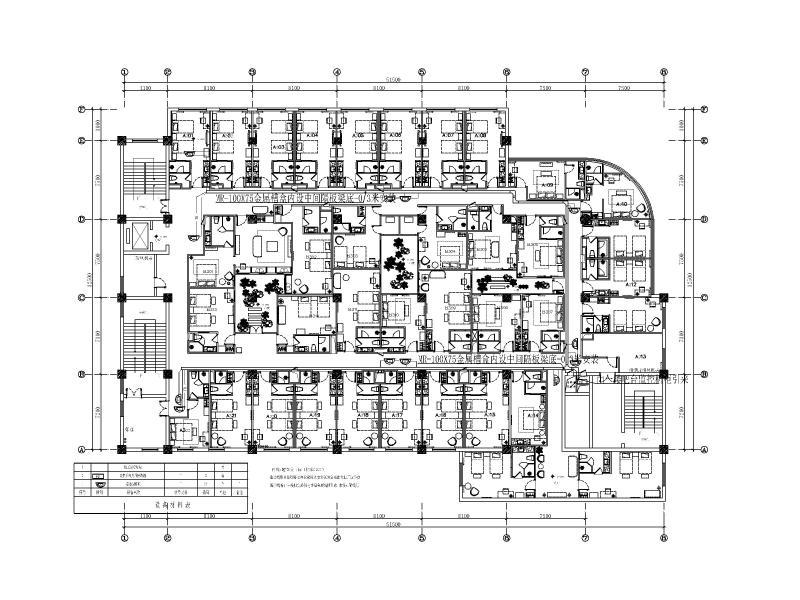

安防平面图

配电箱系统图

消防报警系统图

图纸内容全览
