酒店ktv室内装修电气CAD施工图纸(dwg格式)

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 地下层数：2层
• 接地方式：TN-S,TN-C-S
• 建筑类别：娱乐,餐饮
• 建筑高度：多层建筑
• 图纸设计深度：施工图
• 参考图纸：20张
• 图纸年代：近代
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统
• 负荷等级：二级

附件详情

• 一、强、弱 说明
• 二、强、弱电图例及文字说明
• 三、插座及电力干线
• 四、照明平面布置图
• 五、应急照明平面布置图
• 六、配电系统图
• 七、KTV点歌网络、电话、电视、监控线路平面布置图
• 八、网络、电话、电视、监控线路平面布置图
• 九、弱电系统图

附件详情

本稿件为某酒店ktv室内装修电气施工图纸。电气设计包括：本装饰工程装修部分的插座、照明设计，防雷、接地及等电位联结系统，有线电视系统，信息宽频网络系统，电话系统，综合布线系统，闭路电视监控系统。

图2

图3

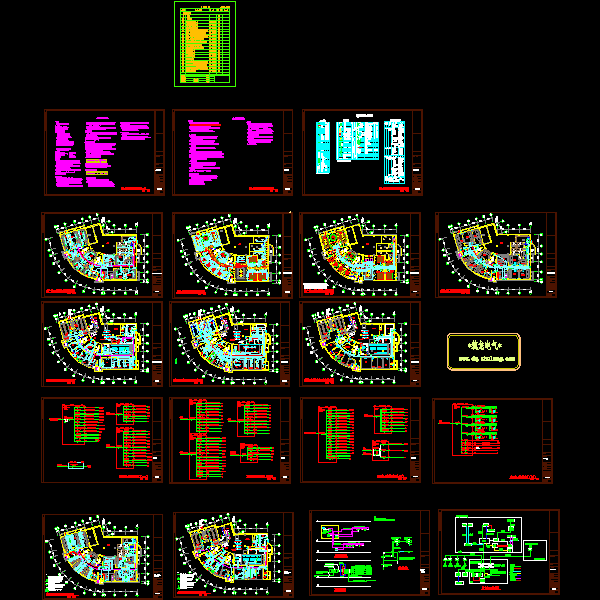

总缩略图
