16层商业及办公楼电气施工CAD图纸

  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:混合结构
  • 建筑设计面积:36724.59平方米
  • 建筑地上层数:16层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:等电位联结
  • 负荷等级:一级,三级
  • 防雷等级:第三类
  • 项目所在地:湖北
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,通信系统,有线电视和卫星接收系统,其它

该附件为湖北16层商业及办公楼 电气施工图

概况:
该项目为湖北武汉光Z谷商业中心,本子项为1#楼。1#楼为一类高层公建,地上16层,总建筑面积36724.59平方米,1层功能为办公门厅、商业;2~3层为商业。4~16层为办公。主体高度94.30米,结构类型为框架剪力墙结构。

设计范围:
照明和动力配电及控制系统;接地和等电位联结系统;
建筑物和设备防雷系统;火灾自动报警及消防联动控制系统;
有线电视系统;电信系统;闭路监控系统。

部分图纸摘录:

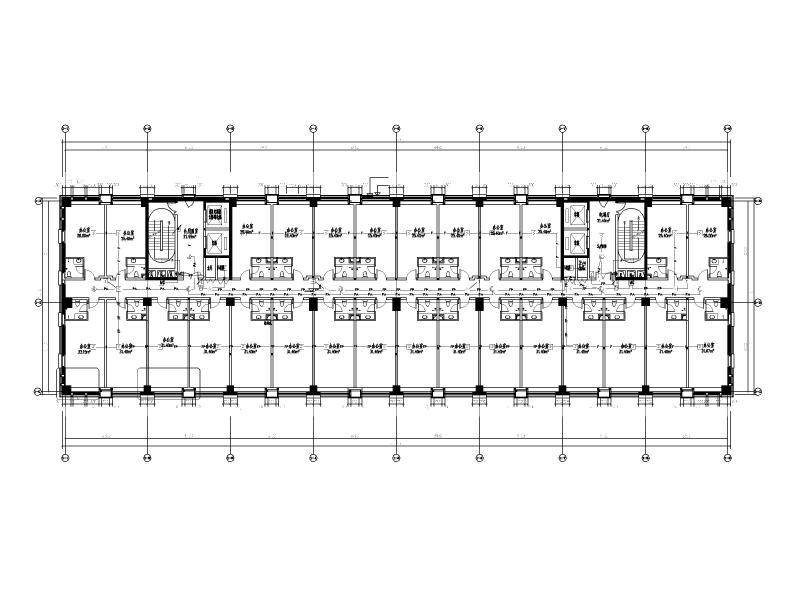

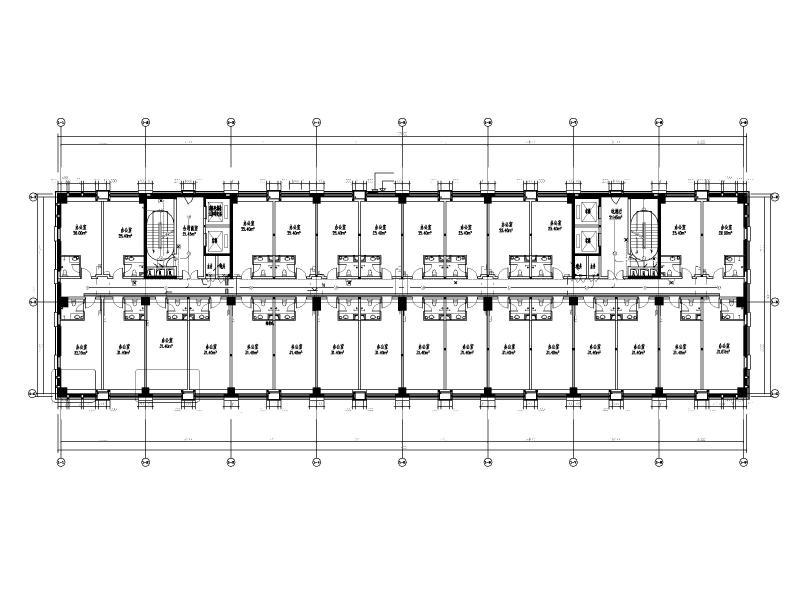

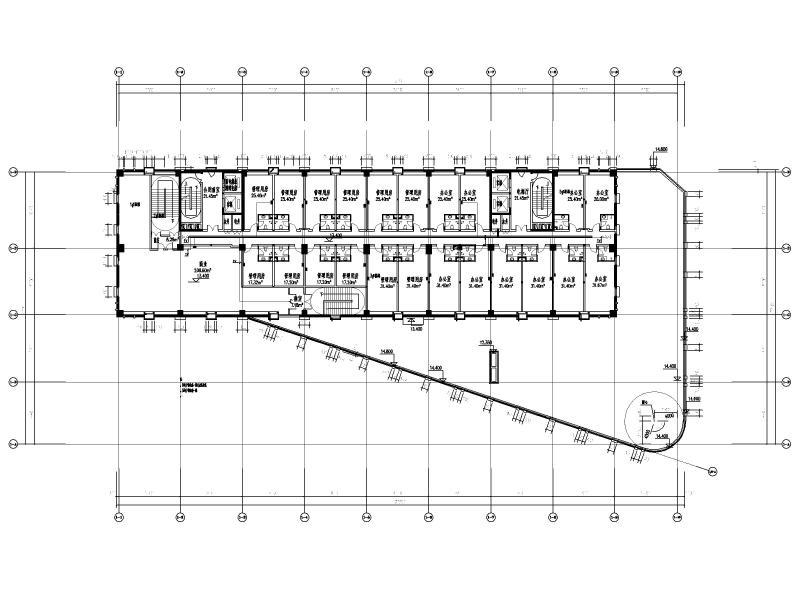

照明平面图


弱电平面图
消防平面图

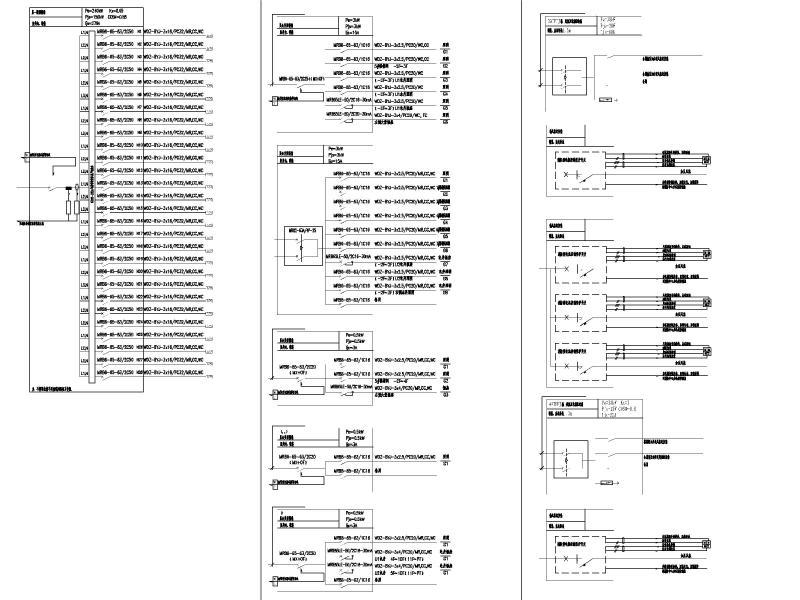

配电箱系统图

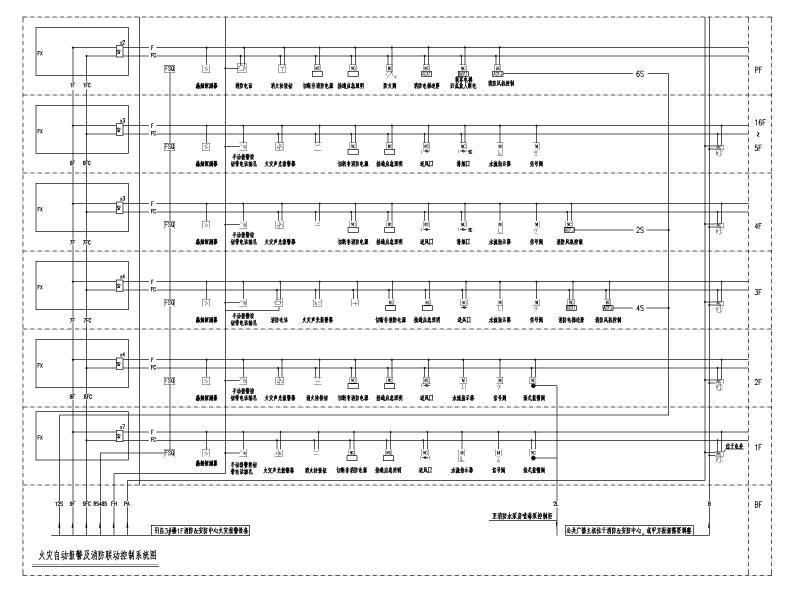

火灾自动报警及消防联动控制系统图




电信干线系统图




有线电视系统图




LEB局部等电位联结示意图



以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 办公楼电气施工 - 1
    办公楼电气施工 - 1
  • 办公楼电气施工 - 2
    办公楼电气施工 - 2
  • 办公楼电气施工 - 3
    办公楼电气施工 - 3
  • 办公楼电气施工 - 4
    办公楼电气施工 - 4
  • 办公楼电气施工 - 5
    办公楼电气施工 - 5
  • 办公楼电气施工 - 6
    办公楼电气施工 - 6
  • 办公楼电气施工 - 7
    办公楼电气施工 - 7
  • 办公楼电气施工 - 8
    办公楼电气施工 - 8
以上是部分截图,请下载附件后查看完整高清内容
