经开区21层商业办公楼电气施工CAD图纸

搜索更多资源
  • 建筑类别：办公,商业
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：其他结构
  • 建筑地上层数：21层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 地下室用途：车库
  • 负荷等级：一级,三级
  • 防雷等级：第二类
  • 接地方式：TN-S
  • 项目所在地：贵州
  • 强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

该附件为贵州经开区21层商业办公楼电气施工图。

概况：
该项目为贵州某经济开发区标准化厂房项目5#楼，，一、二、三层为商业，四至二十一层为办公。屋顶标高为80.5米，耐火等级为二级，该项目供电由小区配电房引来。

设计范围：
配电、照明、动力、弱电系统、火灾自动报警以及防雷接地六个系统。

部分图纸摘录：

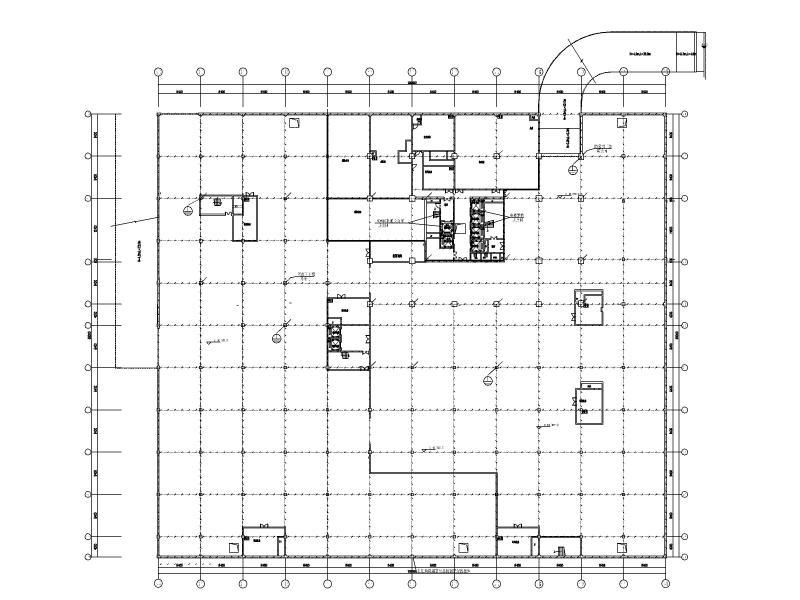

电力平面图

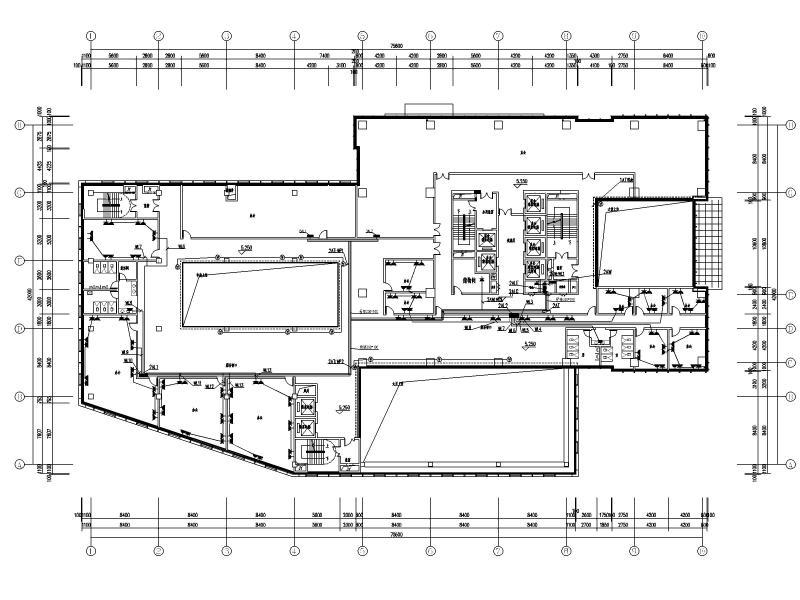

接地平面图

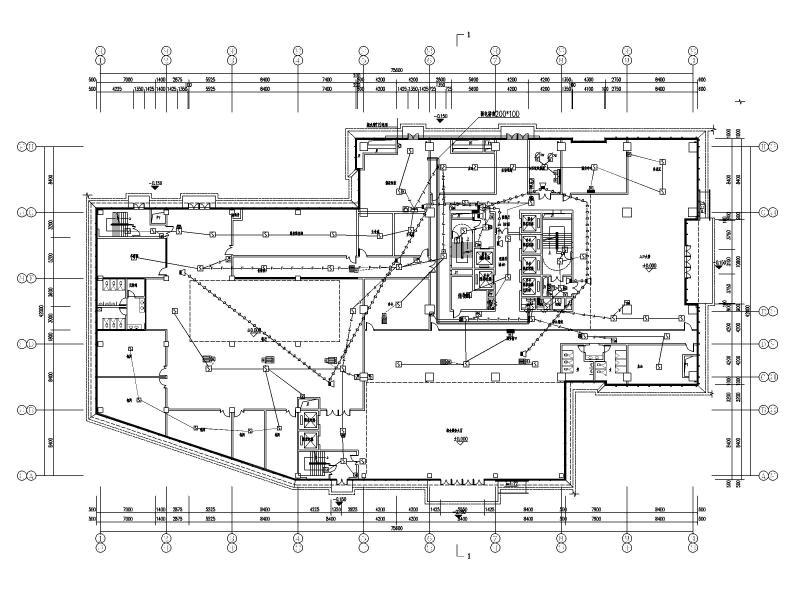

自动报警平面图

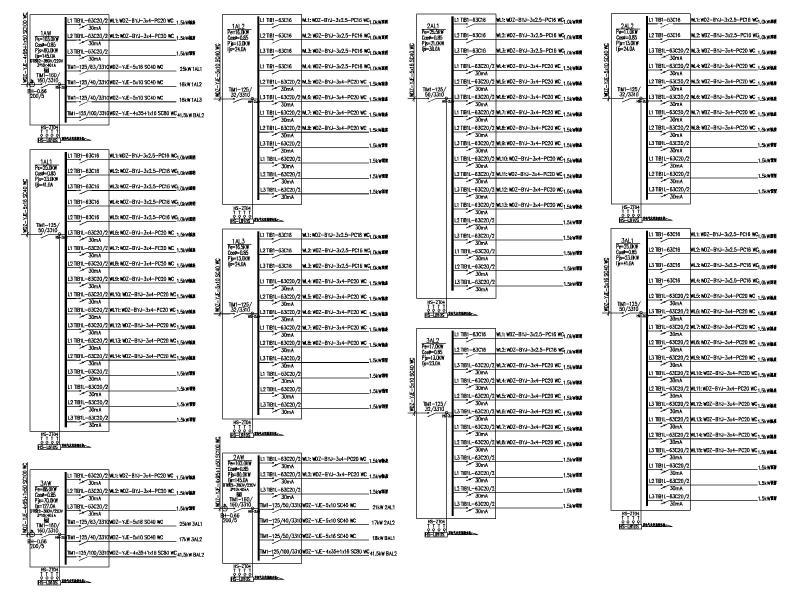

配电箱系统图

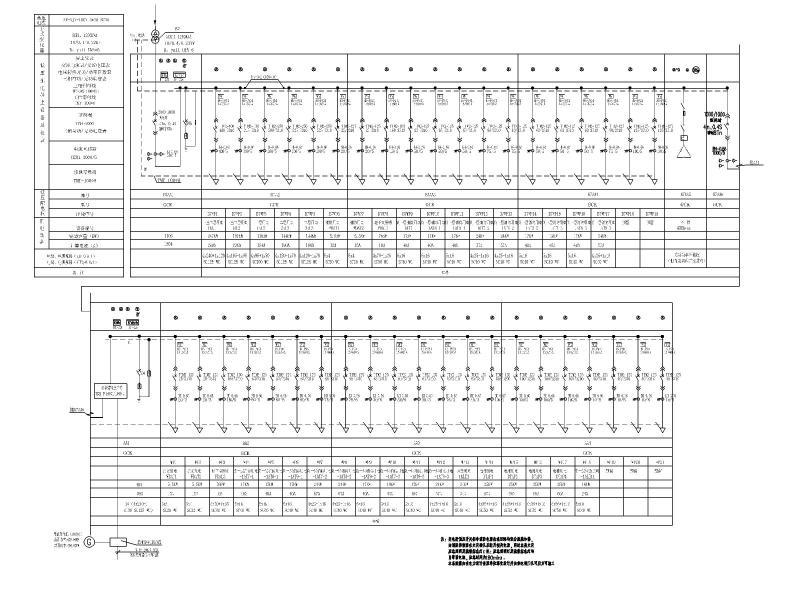

低压系统图


自动报警系统图




电气火灾监控系统图



智能型自动扫描灭火装置系统电控示意图
电缆沟放大图

图纸内容全览

以下是附件的其中一部分截图，共10张，您也可以 搜索 更多您想要的资源
  • 办公楼电气施工 - 1
    办公楼电气施工 - 1
  • 办公楼电气施工 - 2
    办公楼电气施工 - 2
  • 办公楼电气施工 - 3
    办公楼电气施工 - 3
  • 办公楼电气施工 - 4
    办公楼电气施工 - 4
  • 办公楼电气施工 - 5
    办公楼电气施工 - 5
  • 办公楼电气施工 - 6
    办公楼电气施工 - 6
  • 办公楼电气施工 - 7
    办公楼电气施工 - 7
  • 办公楼电气施工 - 8
    办公楼电气施工 - 8
  • 办公楼电气施工 - 9
    办公楼电气施工 - 9
  • 办公楼电气施工 - 10
    办公楼电气施工 - 10
以上是部分截图，请下载附件后查看完整高清内容
