7层酒店给排水CAD施工图纸(室外消火栓用水量)

[复制链接]

0

主题

0

帖子

1713

积分

超级版主

Rank: 8Rank: 8

积分
1713
发表于 2020-2-17 11:18:46 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:宾馆酒店
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 出图日期:2010
  • 设计阶段:施工图设计
  • 供水方式:市政供水,无负压设备
  • 供水分区:无
  • 污废水排水体制:合流
  • 设计内容:给排水,消火栓,自动喷水

附件详情

该项目消防水泵接合器、室外消火栓见总图子项。
三、给水系统1、冷水系统采用下行上给供水方式,地下室水泵房内设置无负压管网增压稳流给水设备, 用水高峰期市政供水水压不足时为室内管网增压。2、生活热水系统采用上行下给全日制机械循环方式,换热方式采用水-水换热; 回水管上设置平衡阀,平衡立管回水流量,避免循环回水短流。
四、 消防系统 :1、室内消火栓用水量15L/s,室外消火栓用水量25L/s,设计火灾延时2h; 自喷用水量30L/s,设计火灾延时1h。

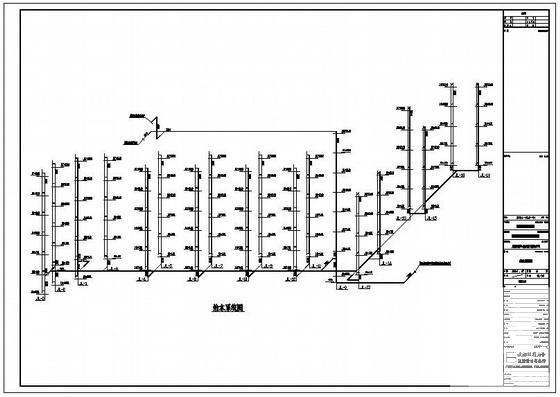

第 1 张图
第 1 张图

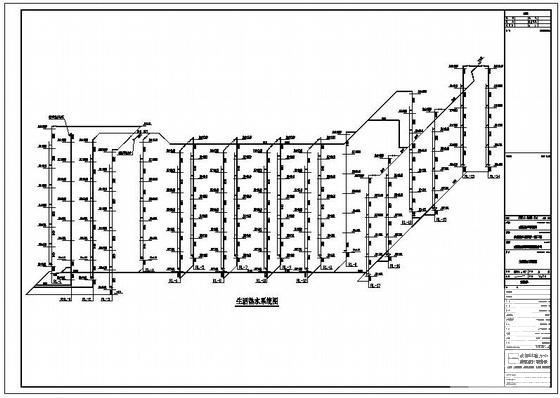

第 2 张图
第 2 张图

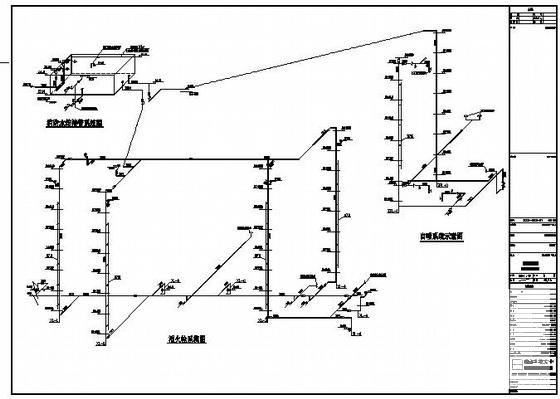

第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
