[CAD]2层剪力墙结构电子加速器结构图纸（CFG，局部框架）(基础设计等级)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：科研
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 钢筋混凝土结构：框架,剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 参考图纸：13张

附件详情

该项目是电子加速器项目，地上两层剪力墙结构（局部框架），抗震设防烈度为7度，采用水泥粉煤灰碎石桩（CFG），基础设计等级为丙级。

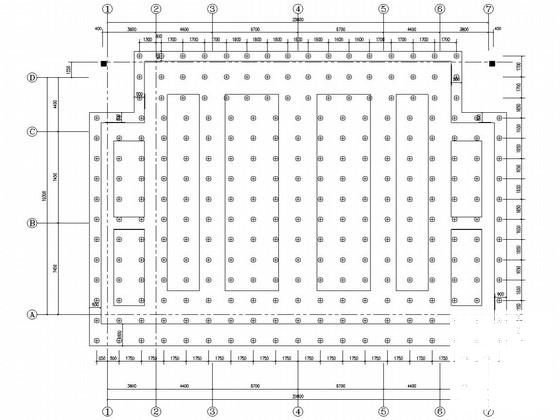

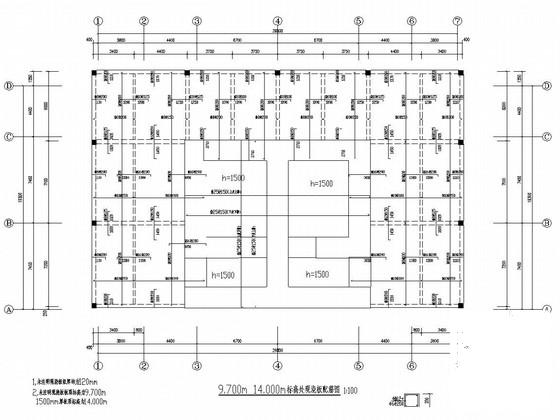

包括：结构设计总说明，桩位 平面布置图 ，基础配筋图，框架柱墙平面配筋图，结构详图，梁配筋图，板配筋图，主机厅预留坑定位图，主机厅牛腿定位图等共计13张图。

现浇板配筋图

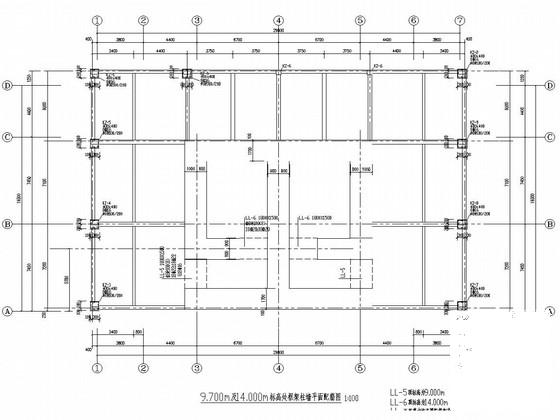

框架柱墙平面配筋图
