[CAD]单层框架通风井机房结构图纸(7度抗震)(车间平面图)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架,其他结构
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：10张

附件详情

设计说明、平面图、剖面图、剖面图及风门绞车间平面图、立面图、屋面排水图进风风门门框、基础结构图、风道结构图、风门室结构图、吊车梁结构图、通风机房结构图、网架尺寸图共10张图纸。

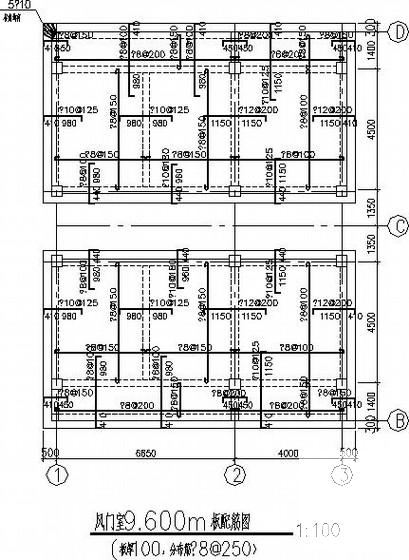

第 1 张图

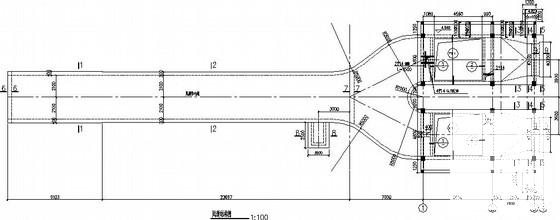

第 2 张图

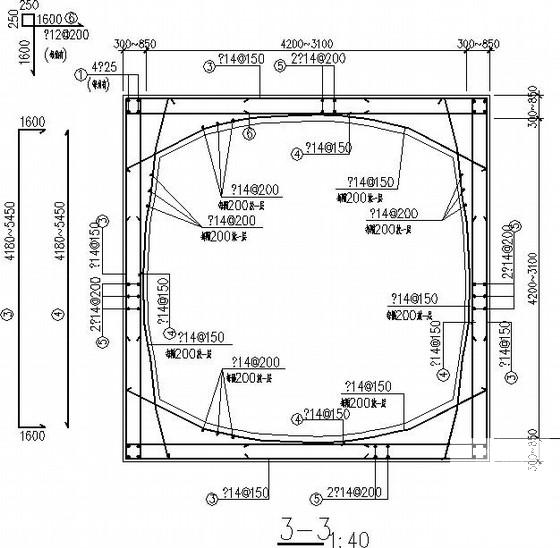

第 3 张图

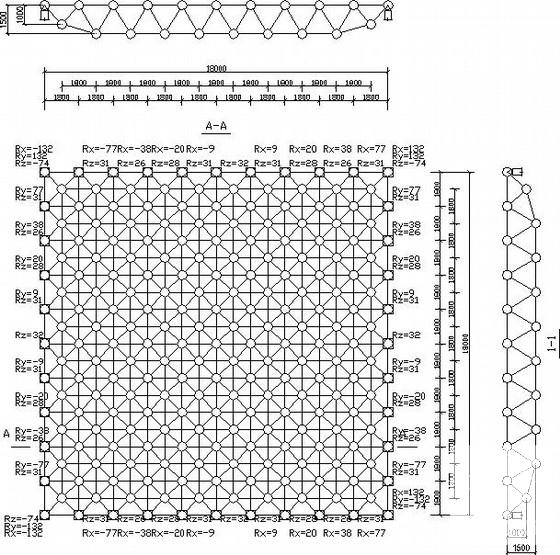

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
