一份一类综合楼电气CAD施工图纸（22层、安装大样）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：29000平方米
• 建筑地上层数：22层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：51张
• 地下室用途：人防,车库,设备用房,其它
• 节点大样：人防,其它
• 负荷等级：三级
• 防雷等级：第二类
• 火灾保护分级：一级
• 接地方式：TN-S
• 强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
• 弱电设计： 火灾自动报警系统 ,综合布线系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

• 1、电气设计说明
• 2、 竖向配电干线 系统图
• 3、配电系统图
• 4、火灾报警及联动系统图
• 5、综合布线及有线电视系统图
• 6、人防处理大样1
• 7、人防处理大样2
• 8、火灾报警平面

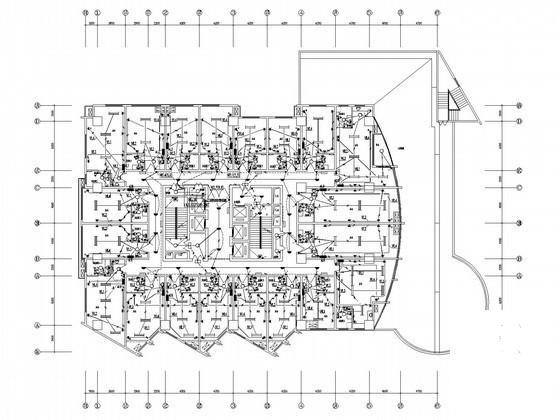

• 9、配电平面图
• 10、配电平面图
• 11、接地平面图
• 12、电力平面图
• 13、 照明平面图
• 14、配电及卫生间局部等电位平面
• 15、机房层照明及航空障碍灯配电平面
• 16、屋顶防雷平面
• 17、综合布线平面

附件详情

该附件是一类综合楼全套电气施工图纸（安装大样），总共51张。
一类高层综合楼，地面22层，地下一层，总建筑面积28807.1平方米，其中地下室建筑面积为2916平方米，建筑物总高为99.8米。年预计雷击次数0.11次，为二类防雷建筑物。地下一层为附建式6级人防地下室，平时作为汽车库，战时作为一个防护单元的二等人员掩蔽部,掩蔽人数为800；地面一到四层为商场，三层以上均为办公用房;屋顶为设备层。变电所设在一层。
强电包括:低压配电系统、应急动力、普通动力、应急照明、普通照明、空调配电、防雷、接地；弱电包括:火灾自动报警、有线电视、综合布线设计。

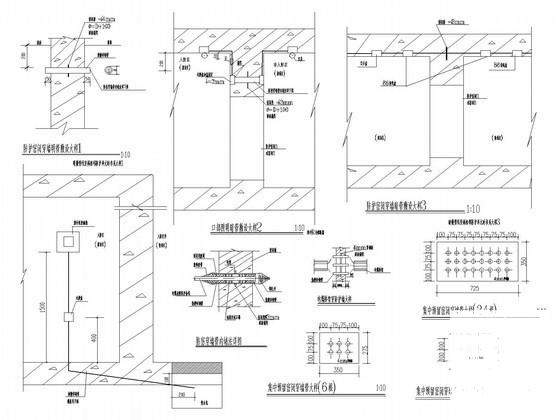

人防处理大样

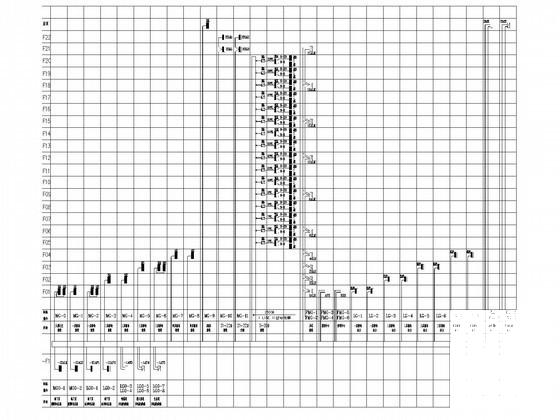

竖向配电干线系统图

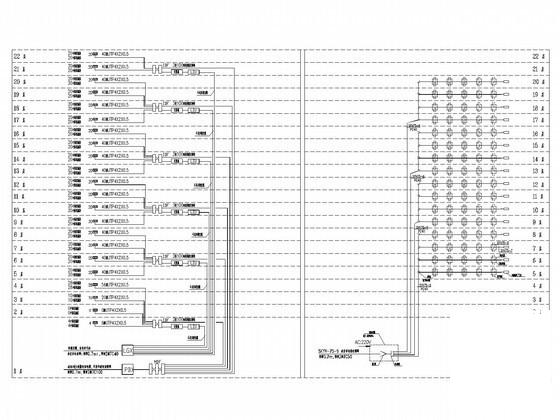

有线电视系统图
