炸药库电气照明、接地全套CAD图纸(工程咨询)(dwg)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

炸药库电气照明、接地全套图 　　炸药库（2x30万吨＋15万吨）电气照明、接地全套图。通过国外工程咨询公司审查，已经投入使用。

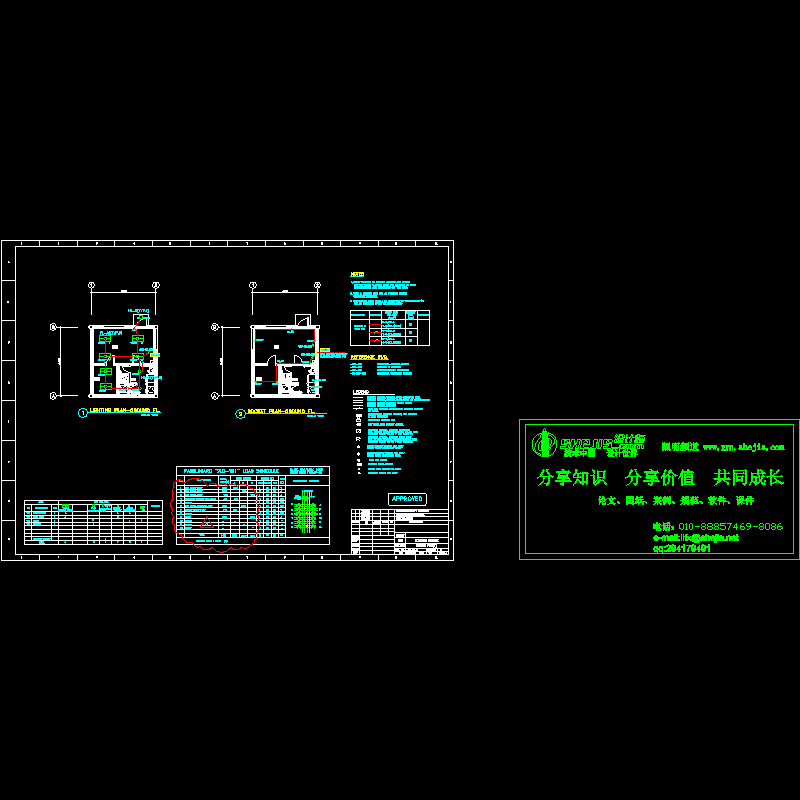

-9c1-ec-02 2007.07.23.dwg

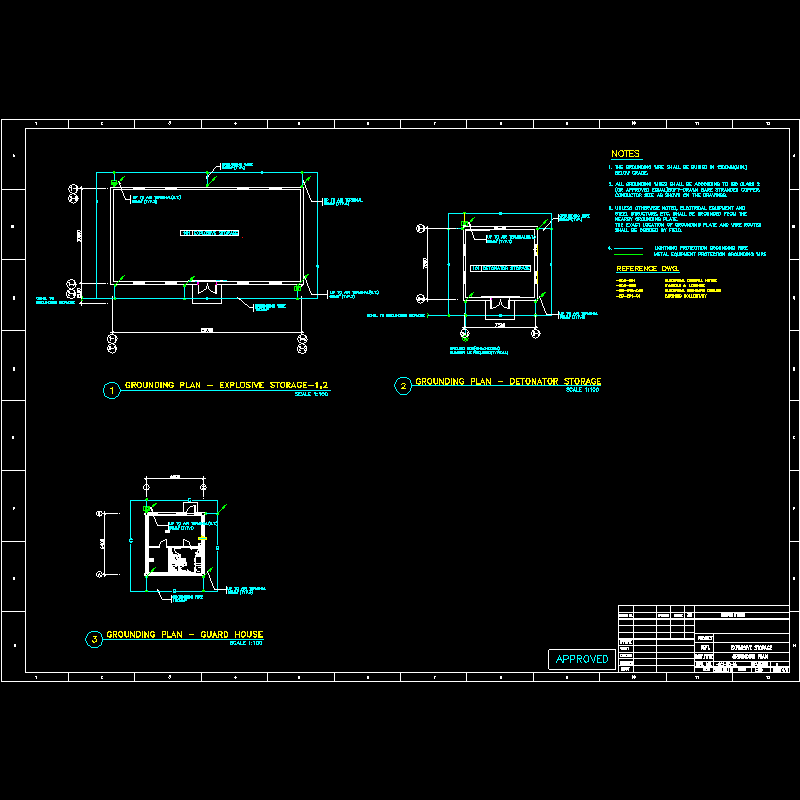

-9c1-ec-03-rev1.dwg

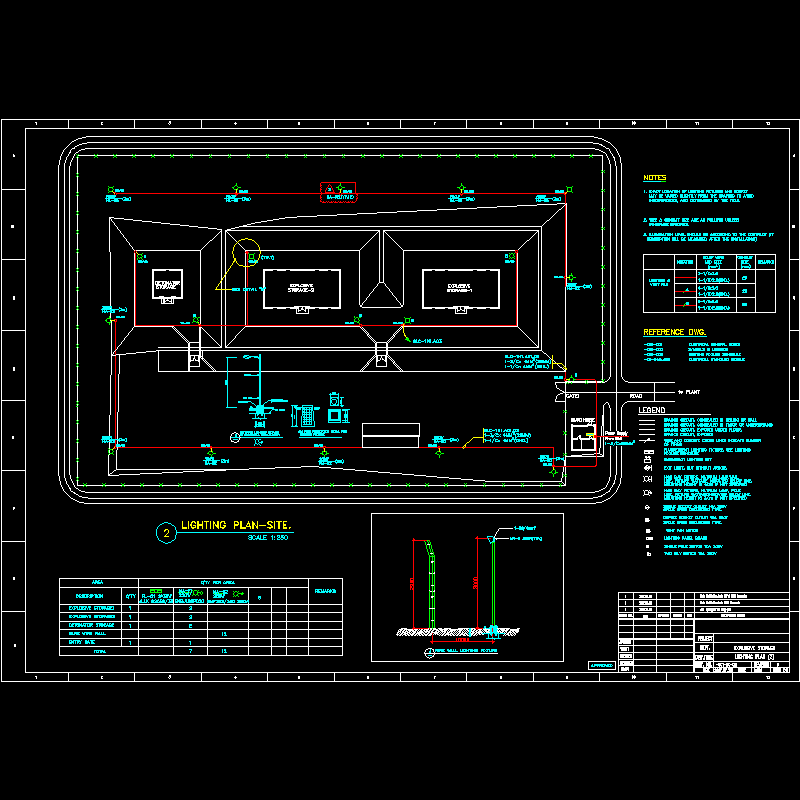

-9c1-ec-04.dwg

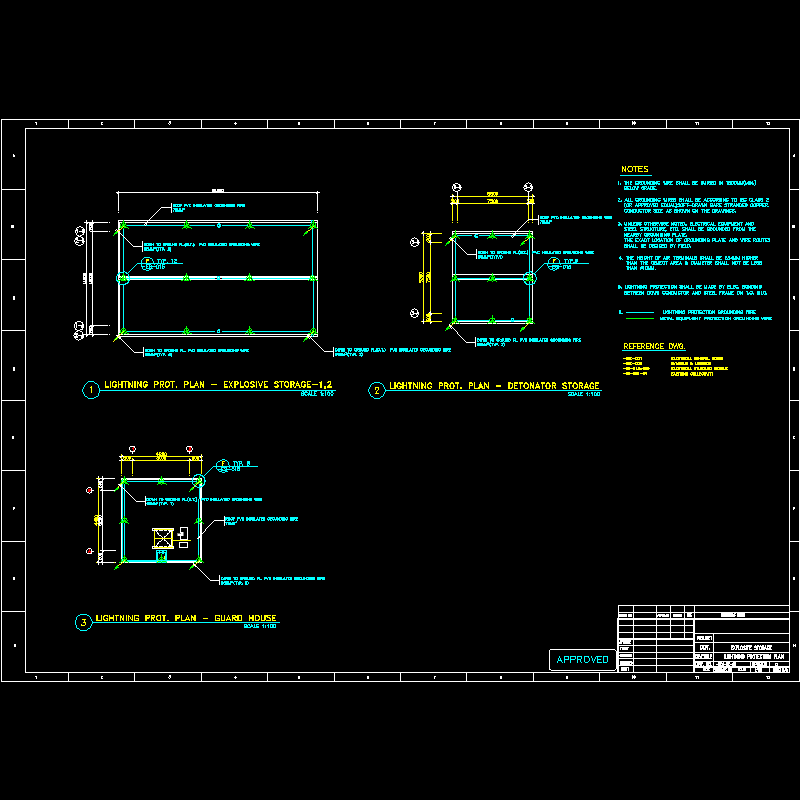

-9c1-ec-05.dwg

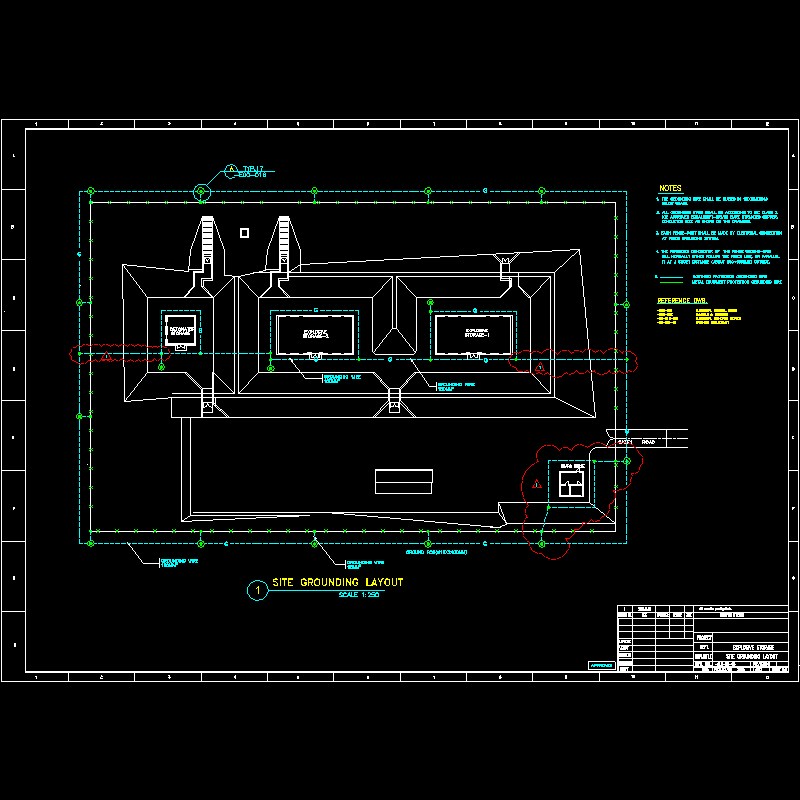

-9c1-ec-01 2007.07.16.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-13 09:17:06上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
