县污水导流工程倒虹吸设计dwg格式CAD施工图纸(管道与检查井)

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 功能：其他
• 设计阶段：施工图设计
• 参考图纸：10-20张
• 管道方式：暗沟
• 设计年代：近代

附件详情

某县城区工业污水导流工程某路~某干渠段工程
1、图中高程单位为米，其它单位均为毫米。
2、倒虹吸管采用承插式Φ1200PCCP管(预应力钢筒混凝土管)，单根长5米,共计11节。接口处采用双"O"橡胶圈止水，并用沥青麻丝填缝；进出水管道采用DN1200承插式钢筋砼管。管道插口方向与水流方向一致。
3、施工时，排水管与墙体实行整体浇筑。
4、倒虹吸井土方回填时须四周同时回填。
5、宫家干渠为饮水水源地输水干渠，施工时必须严格控制，不得对干渠造成污染； 管道接口、管道与检查井接口等关键部位不得有漏水渗水现象。

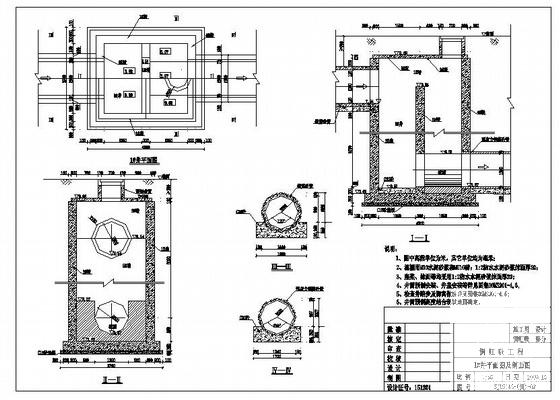

第 1 张图

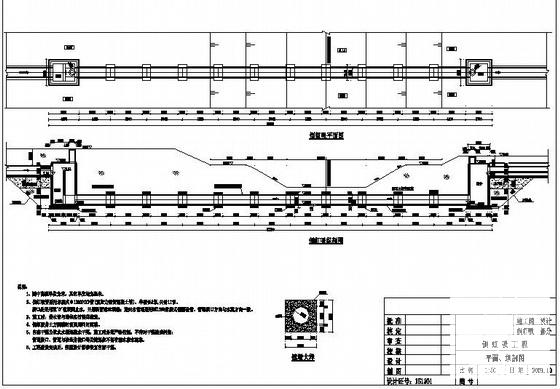

第 2 张图

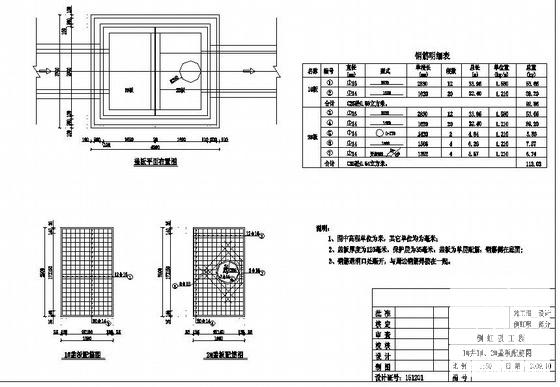

第 3 张图

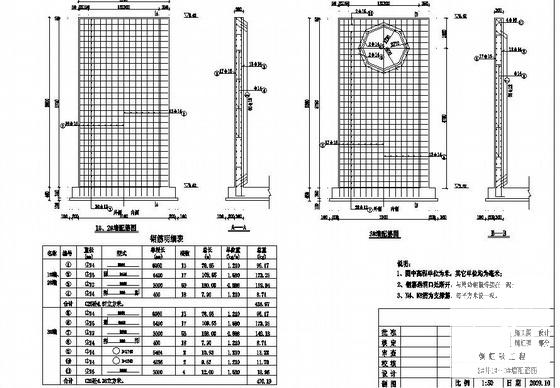

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
