5层教学楼毕业设计方案dwg格式CAD图纸(基础平面图)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

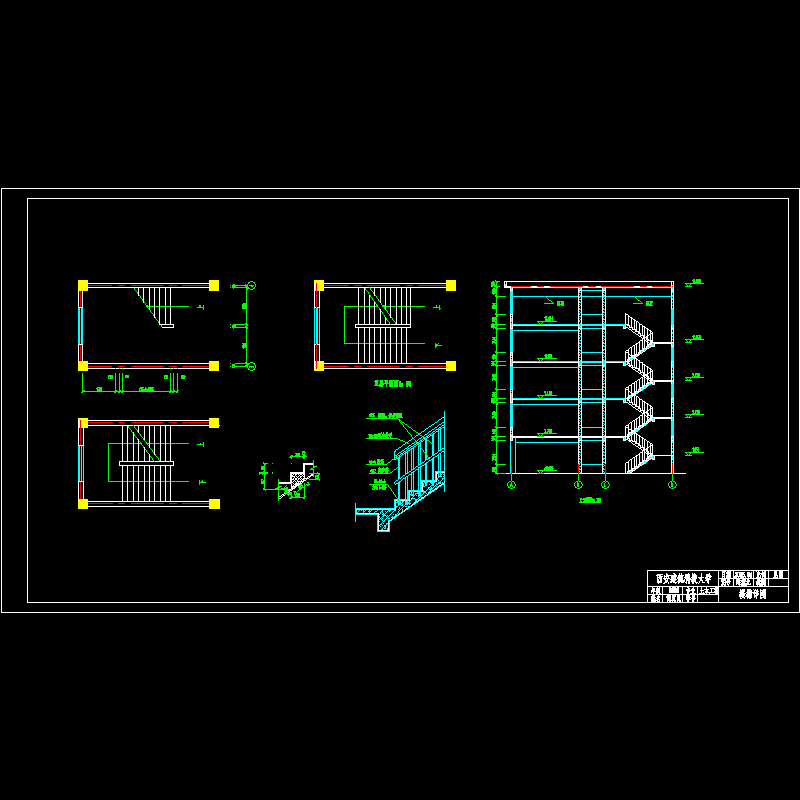

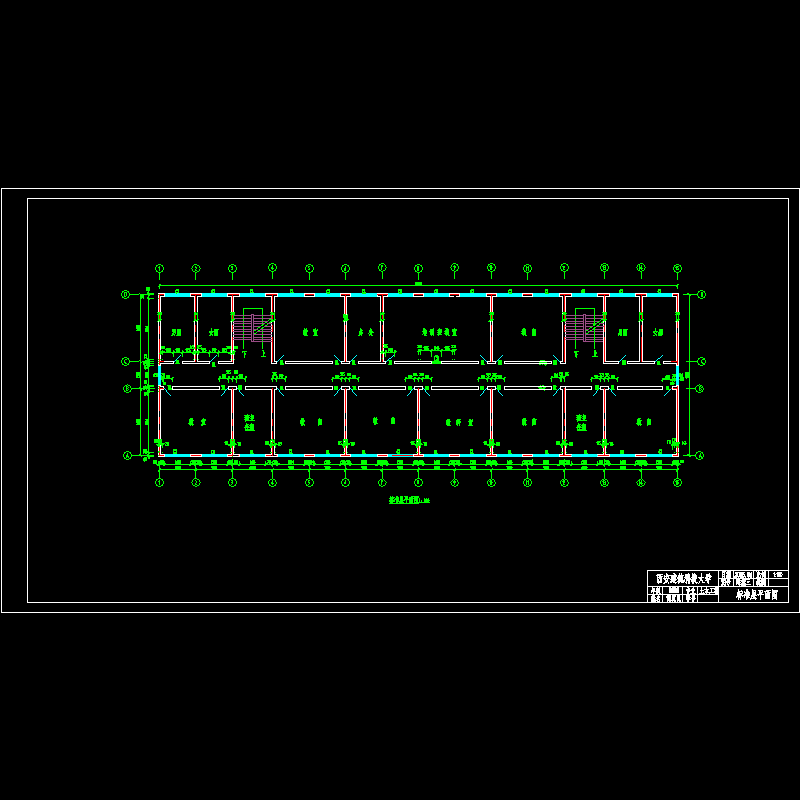

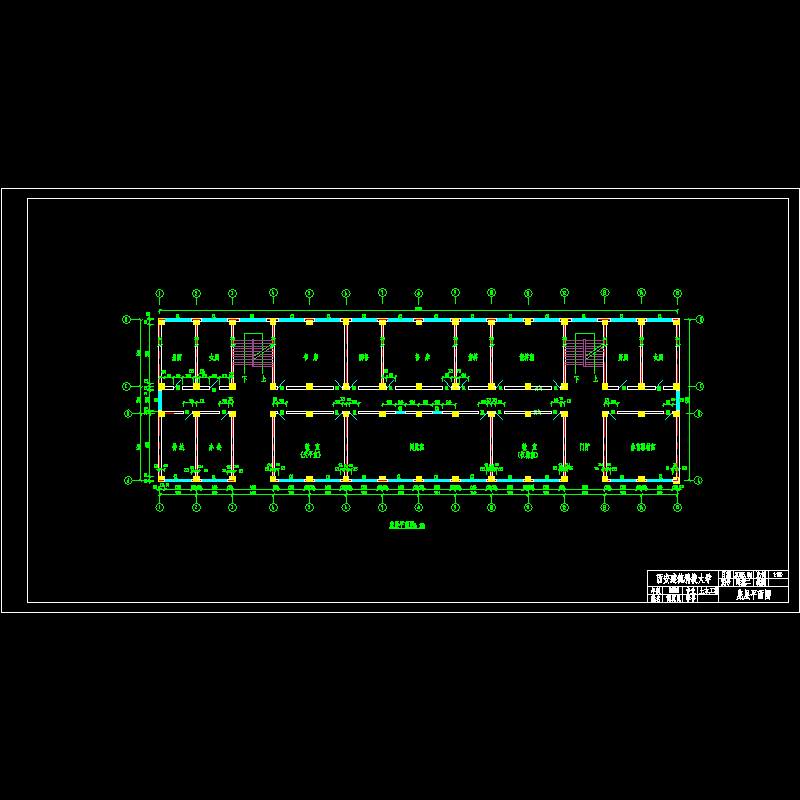

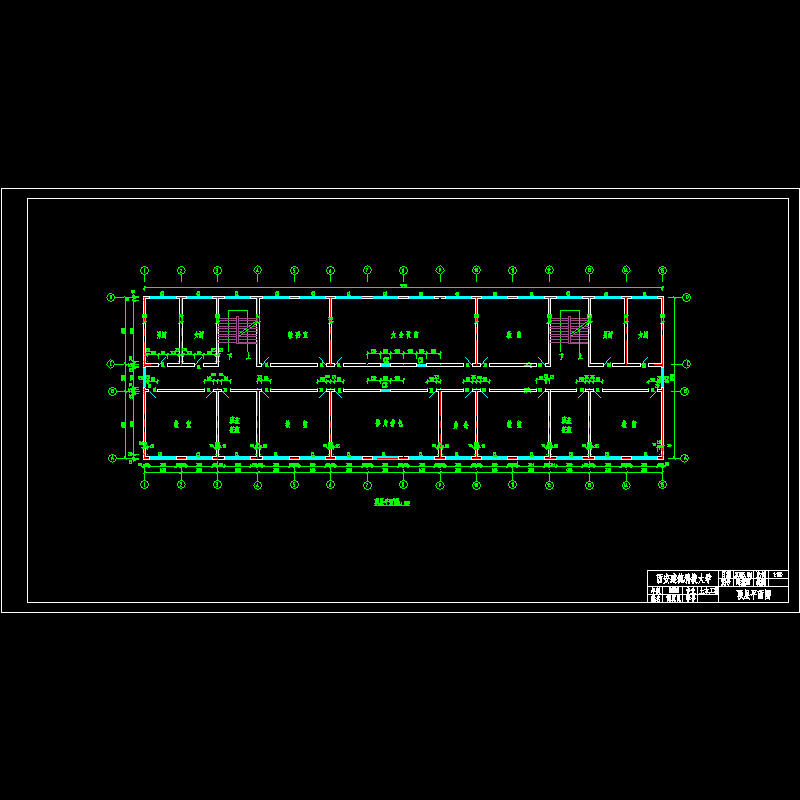

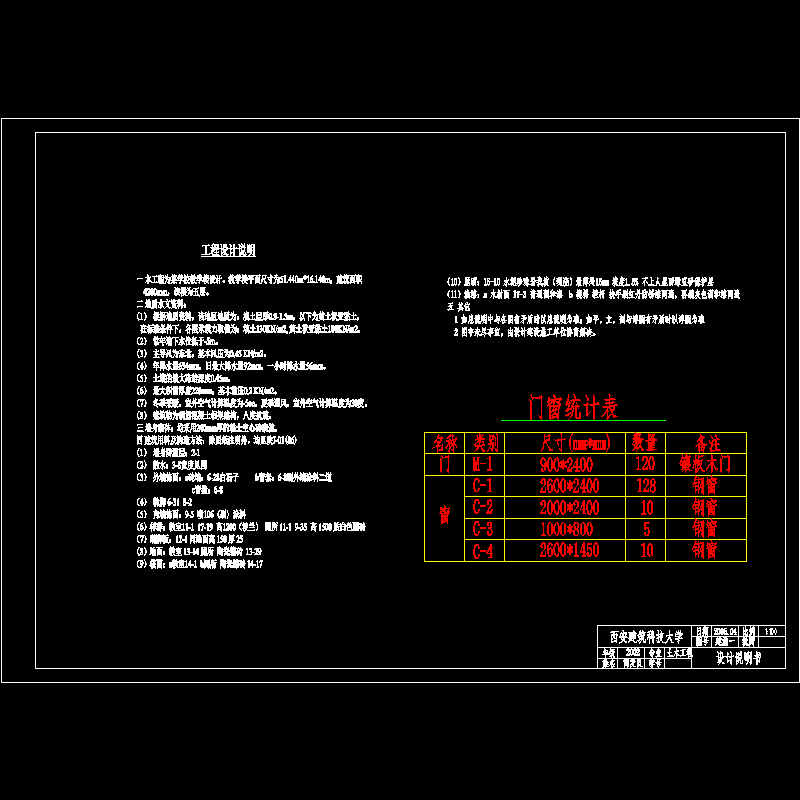

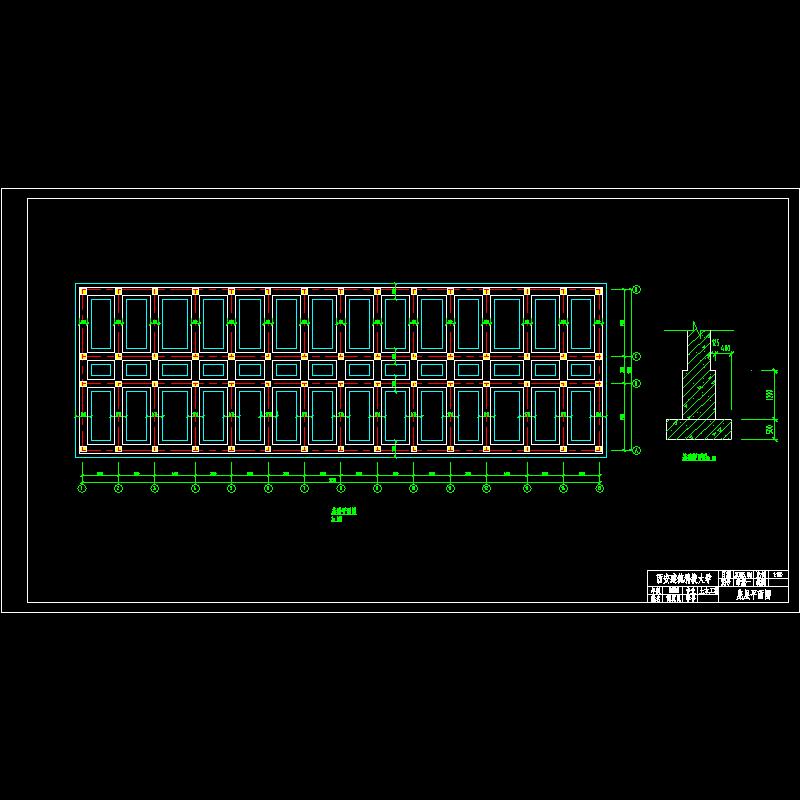

[学士]某五层教学楼毕业设计图 　　该资料为：[学士]某五层教学楼毕业设计图 　　该资料包含： 　　设计说明书、平面图、屋顶平面图、立面图、剖面图、楼梯详图、基础平面图、结构平面图、梁结构平面图、梁柱配筋图、框柱结构平面图、横墙断面图共13张图纸。

建施图1.dwg

建施图2.dwg

建施图3.dwg

建施图4.dwg

建施图9.dwg

结施图1.dwg

结施图2.dwg

结施图3.dwg

结施图4.dwg

结施图5.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-8 20:32:19上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在毕业设计专区发帖交流相关知识。
