16层楼的电气配电箱系统CAD图纸(dwg)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 参考图纸：6张
• 设计年代：近代
• 负荷等级：二级
• 防雷等级：第三类
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：入侵报警系统,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

16层楼的电气系统图，每层为四个单元。
该项目为二类防火建筑，消防电梯、应急照明、消防电梯潜水泵等消防负荷按二级负荷要求供电；其它按三级负荷要求供电.由电业为该项目各单元提供两路独立的低压电源,以电缆埋地方式送至一层低压配电间。
共10张系统图。

2

3

4

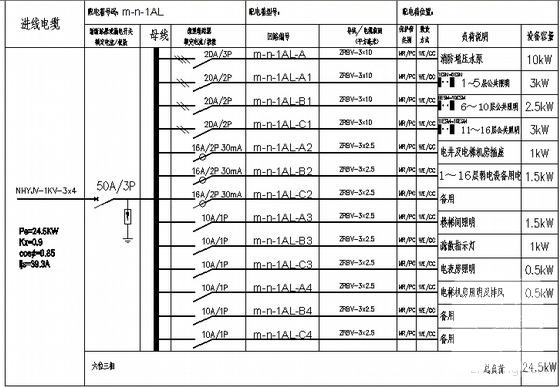

第 1 张图

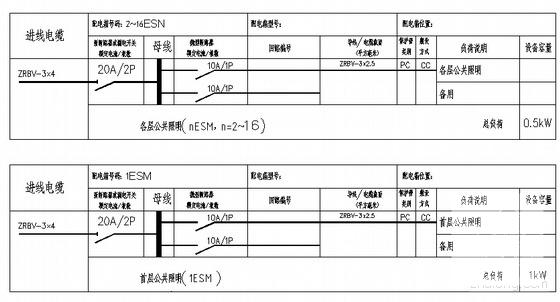

第 2 张图

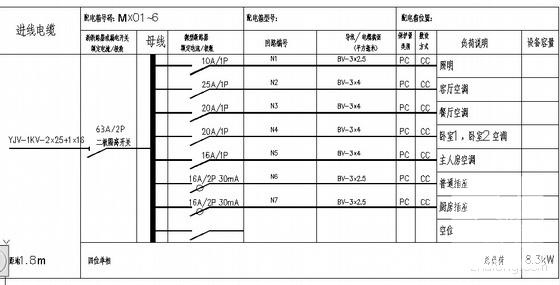

第 3 张图
