知名大桥照明工程施工大样图(钢筋混凝土结构)(TN-S)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑,其他
• 建筑结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 参考图纸：23张
• 设计年代：近代
• 地下室用途：人防
• 节点大样：人防
• 防雷等级：第三类
• 接地方式：TN-S
• 项目地址：浙江
• 设计：电气照明

附件详情

• 照明工程施工图设计说明
• 照明
• 工程数量表

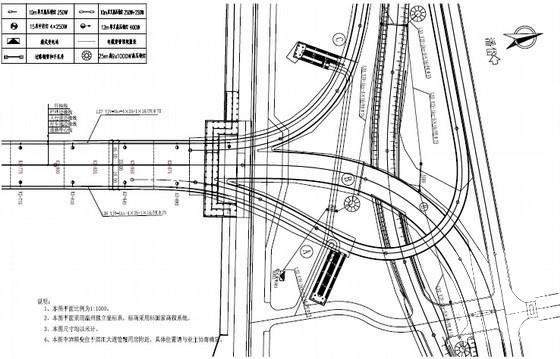

• 路灯大样图
• 1#箱变配电系统图
• 2#箱变配电系统图
• 3#箱变配电系统图

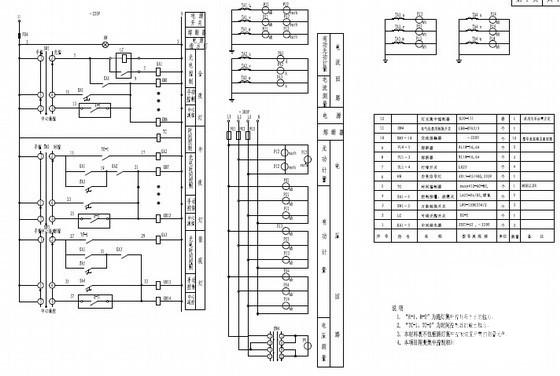

• 路灯控制原理图

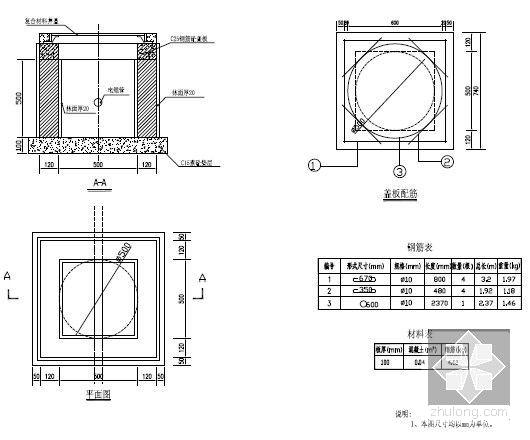

• 电力手孔详图
• 路灯基础构造图
• 25m高杆灯基础构造图
• ……

附件详情

本项目道路等级为城市主干路，平均亮度不低于2cd/m2，照明总均匀度不低于0.4，纵向均匀度不低于0.7；道路平均照度要求为不低于30lx，功率密度值不高于1.05W/m2；防眩光要求采用半截光型灯具。
编制于2015年，图纸共23张。

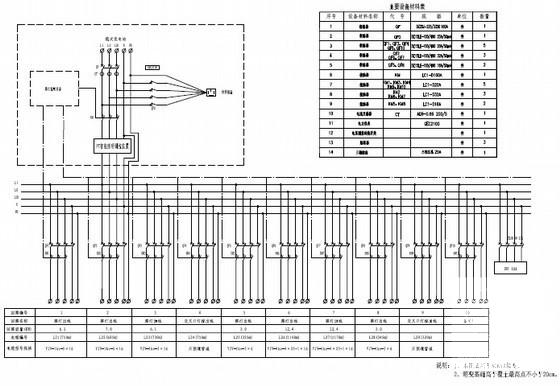

2#箱变配电系统图

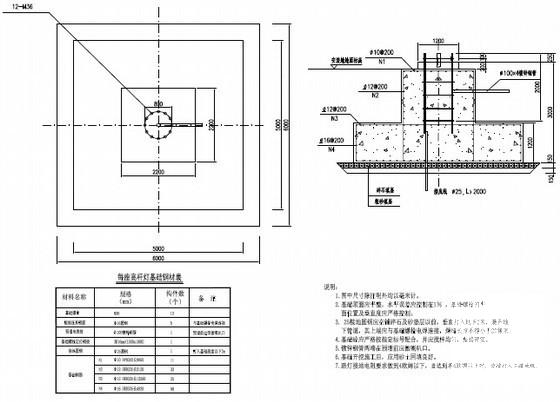

25m高杆灯基础构造图

电力手孔详图

路灯控制原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-5 09:21:05上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
