项目蒂森电梯整套详细图纸两张(pdf格式)(钢筋混凝土结构)()

[复制链接]

0

主题

0

帖子

1369

积分

超级版主

Rank: 8Rank: 8

积分
1369
发表于 2020-9-5 09:21:04 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


意事项:
1. 本图井道结构为砖混圈梁,支架(包括导轨支架,厅门门头
支架,地坎支架)安装处采用钢筋混凝土结构,如采用其它结
构,请向巨人通力公司咨询.规定的电梯井道水平尺寸,是用
铅锤测定的最小净空尺寸。允许偏差值为:高度不大于 30m
的井道: 0~ 25mm ;高度不大于 60m 的井道: 0~ 35mm ;
高度不大于 90m 的井道: 0~ 50mm .井道壁应能承受图中所
示 Fx,Fy (导轨支架受力).
2. 井道底坑能承受图中所示 R1-R4 载荷,若底坑下有人可到
达的空间,请与巨人通力公司联系.底坑保持干燥,清洁,不
得积水.
3. 机房通风客户自理,温度 5 ℃- 40 ℃.湿度最大 91 %
4. 图示机房宽深尺寸与井道宽深尺寸相同,可将其面积扩大,
机房门向外开,最小尺寸 800 (宽) X1800 (高),其型式和位置
客户自定,但须避开公司电梯设备,机房地面受力 800Kg /平
方米.
5. 如果机房里井道部分存在局部抬
相关图片展示

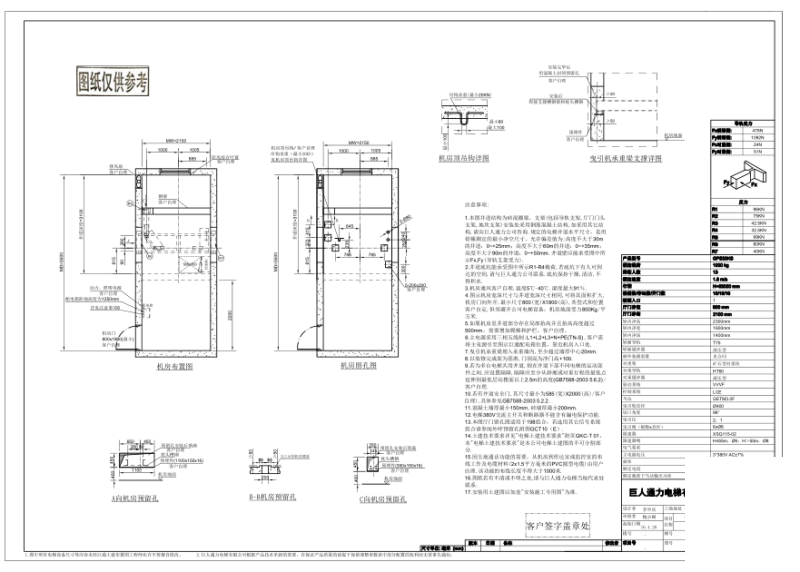

第 1 张图
第 1 张图
第 2 张图
第 2 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
