白云机场钢结构幕墙施工方案图纸（dwg格式CAD，整套）(6度抗震)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 建筑高度：多层建筑
• 图纸设计深度：施工图
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米

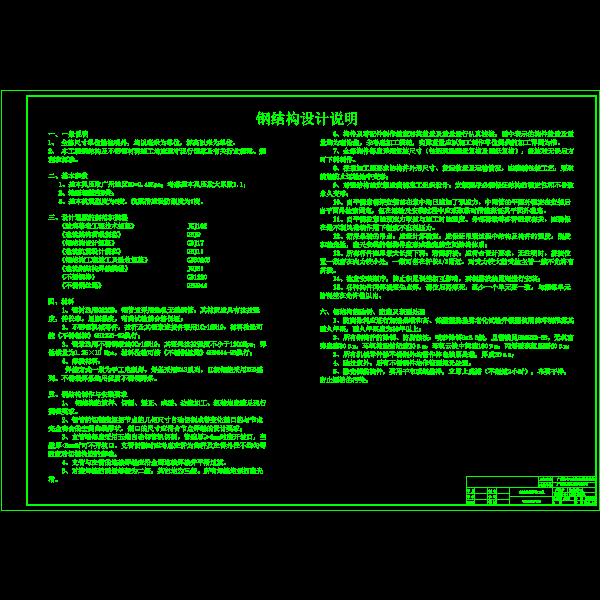

该工程主体结构为框架结构，主航站楼平面外轮廓尺寸643m×295m，建筑高度约46米，廊建筑高度约27米，主航站楼及指廊支撑系统竖向为大跨度小矢高管板复合空间三角形钢桁架，桁架截面造型复杂;其横向跨度达12米，竖向跨度达37米，每榀桁架重达30吨。资料内容有：钢结构设计说明、钢板牛脚LLT1详图、铰支座详图等。

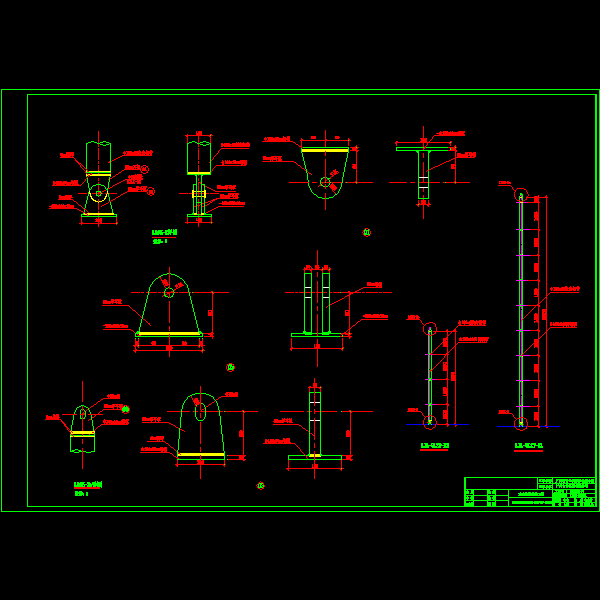

钢板牛脚LLT1详图

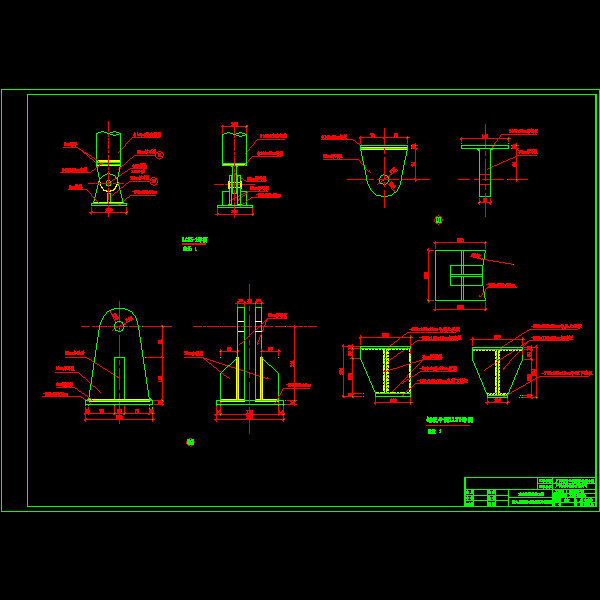

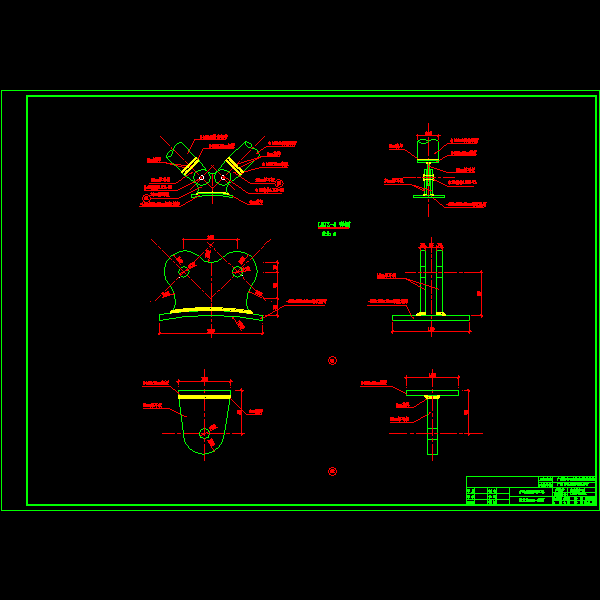

铰支座详图

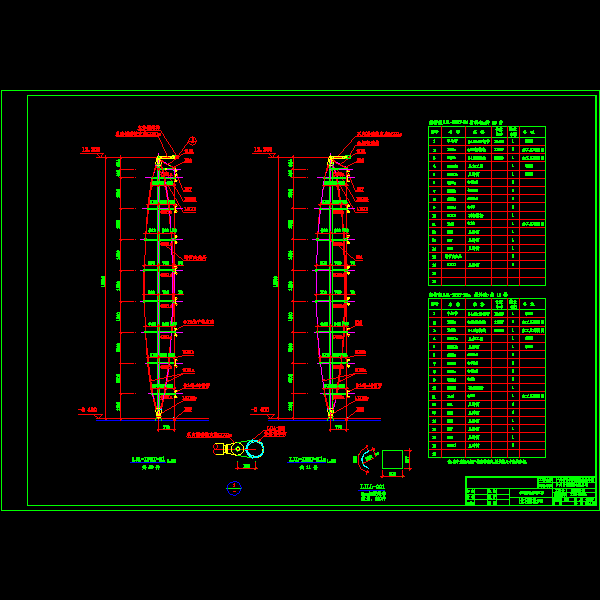

材料表

002.dwg

075.dwg

076.dwg

078.dwg

079.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
