住宅区地下车库建筑施工CAD图纸(dwg)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 建筑面积：4865平方米
• 建筑层数：-1层
• 非机动车停车位：283个
• 参考图纸：5张

附件详情

Ⅱ类汽车库
总开间x进深：104.2x67.1米

资料包含：设计说明、门窗表、门窗大样、平面图、剖面图、楼梯大样、节点详图

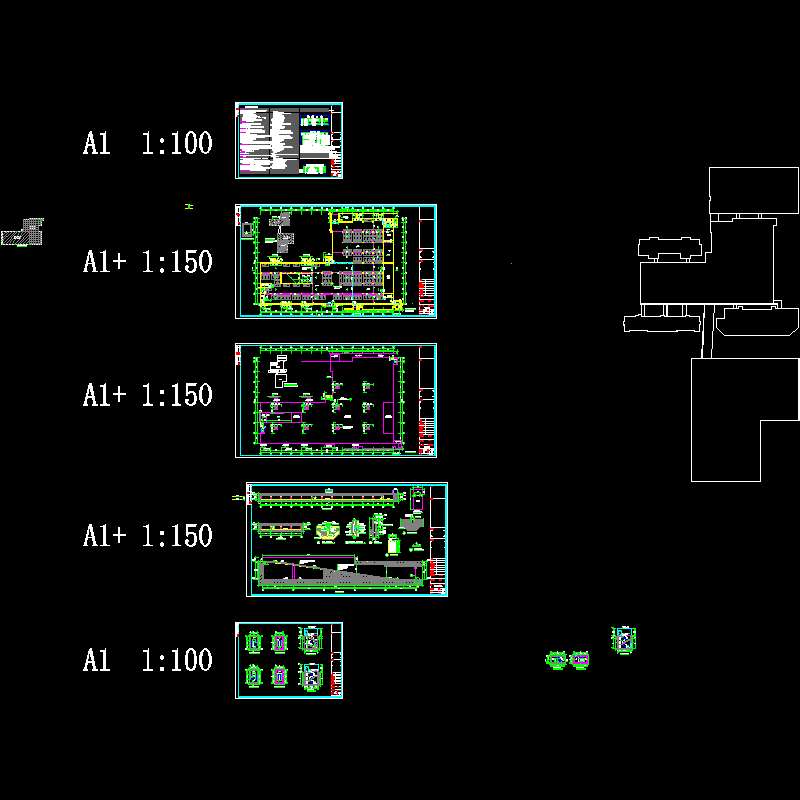

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
