一份两层公司室内装修工程电气CAD施工图纸(火灾自动报警)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑地上层数：2层
• 建筑设计面积：2466.68平方米
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 参考图纸：6张
• 强电 设计：低压配电,电气照明
• 弱电设计： 火灾自动报警系统
• 负荷等级：二级

附件详情

• 一、 电气设计 说明、图例及系统图
• 二、应急照片平面图
• 三、火灾自动报警平面图

附件详情

本稿件为[南通]某公司室内装修工程电气图纸。装修位于一层和二层，装修面积2466.68平方米。电气设计包括：应急照明，疏散指示及火灾自动报警系统的设计。

图2

图3

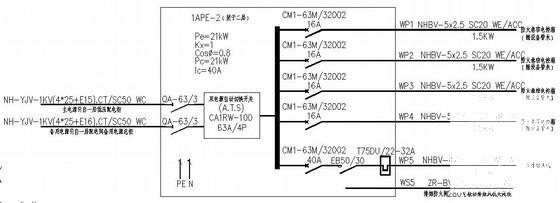

第 1 张图

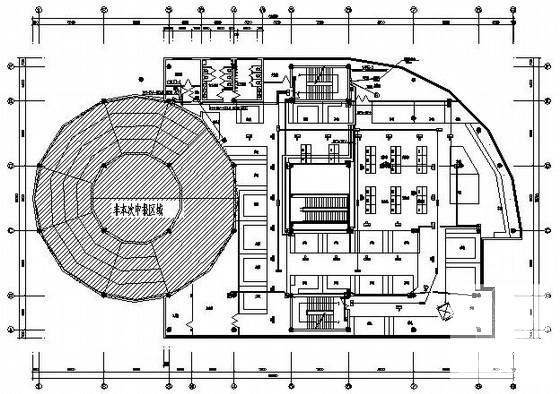

第 2 张图

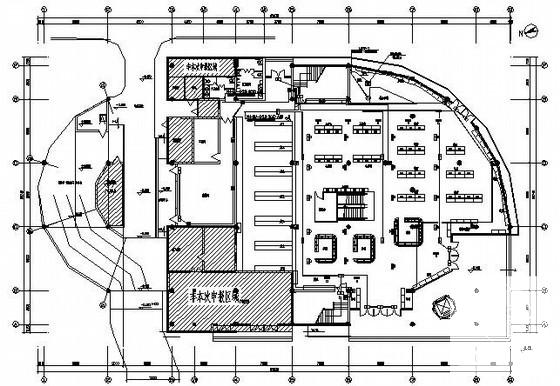

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
