住宅小区能源中心设计CAD施工大样图(冰蓄冷系统供热系统生活热水系统)(dwg)

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：其他
• 图纸设计深度：深化设计图
• 参考图纸：11张
• 设计年代：近代
• 设计内容：通风,冷热源
• 冷热源：市政热网,电动压缩式冷水机组,锅炉,蓄冷（热）系统
• 项目地址：上海

附件详情

• 资料目录
• 设计选用设备或材料表表
• 设计与施工说明
• 冰蓄冷系统原理图
• 冷却水及生活热水蓄热系统流程图
• 热力系统流程图
• 机房通风平面图
• 机房设备接管平面图
• 机房设备布置平面图

附件详情

稿件为上海某住宅小区能源中心设计施工图纸；小区建筑面积约27万平米，空调冷源采用冰蓄冷,按分量蓄冰设计,热源采用常压燃气锅炉，生活热水系统采用电锅炉全量蓄热，在夏天设计对制冷主机的冷却水进行部分的热回收来加热生活热水，热回收系统是采用板式换热器将冷却水和生活水隔开的间接热回收系统。
设计内容：该小区冰蓄冷系统，燃气锅炉供热系统，及生活热水系统设计。其中该项目空调冷源按冰蓄冷加常规基载制冷主机设计，基载主机放在冷冻水侧，与冰蓄冷成并联系统。冰蓄冷为分量蓄冰模式，流程为双工况主机和盘管串连方式，主机位于盘管上游。冰蓄冷系统可以在四种工况下运行：双工况主机单制冰模式；双工况主机单制冷模式；融冰单供冷模式；双工况主机和融冰联合供冷模式……

编制于2006年，图纸共11张。

冰蓄冷系统原理图

冷却水系统原理图

热力系统流程图

机房接管布置大样图

机房通风平面图

机房设备布置平面图

能源中心原理图.dwg

能源中心布置图.dwg

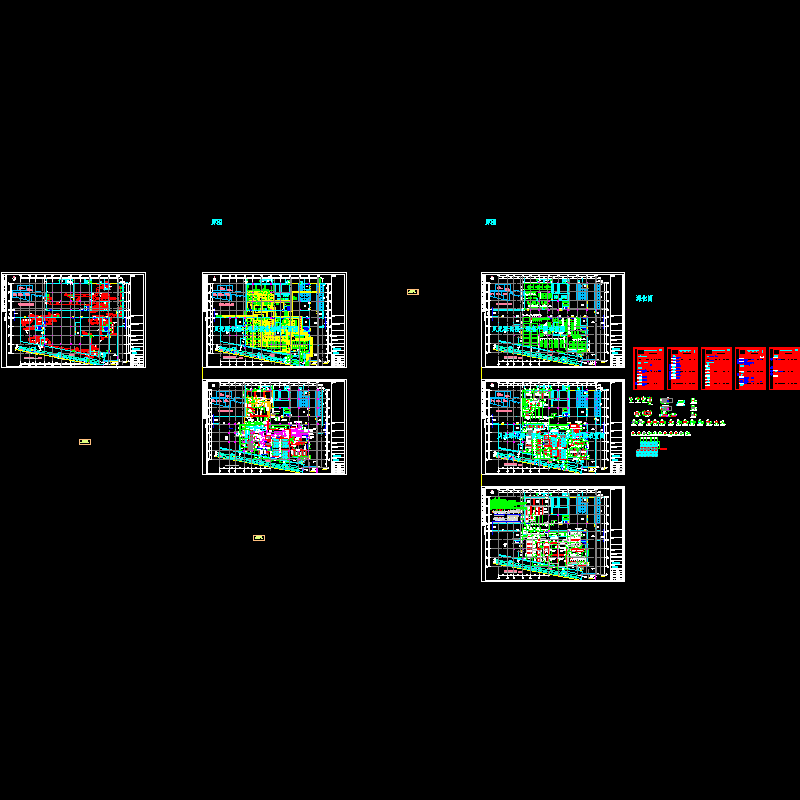

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-27 07:00:59上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
