7层高档住宅楼太阳能联合热泵系统集中供热水CAD施工大样图（电气）(dwg)

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：7层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计年代：近代
• 设计内容：采暖
• 冷热源：空气源热泵,太阳能
• 节点大样：管道支吊架

附件详情

• 太阳能联合热泵集中供热水系统原理图
• 屋面太阳能布置图
• 热水供水展开图
• 各栋楼梯间顶设备摆放图
• 机组降噪减震图
• 楼梯间顶大样图
• 楼梯间顶弱电线路图
• 楼梯间顶 线路图
• 地下1层热水泵房图
• 系统施工图

附件详情

一、项目概况：
本建筑为小区住宅楼，地下1层，地上7层，地下一层为热水泵房。项目采用太阳能联合热泵系统供热水形式......
二、内容介绍：
1、管材与连接：供热系统管道均采用热镀锌管，供水管与回水管由土建方引至各栋屋面及地下一层热水泵房。连接方式为焊接及丝口连接。
2、管道冲洗及试压：所有管道均需做通水冲洗试验，冲洗方式采用自来水冲洗管道，于末端观察冲洗出水的澄清度，无污物视为合格；管道安装完毕后均需试压，试验压力为1.0Mpa；保压24小时,压降在0.03Mpa范围内视为合格。
3、管道绝热及防护：凡是输送介质为热水的管道在冲洗及试压后均需做绝热处理，管道绝热采用δ=20mm-30mm的橡胶塑料发泡保温管/板绝热，绝热完毕后表面做铝皮抗紫外线包扎处理。
4、设备安装：空气源热泵、太阳能集热器、控制箱等安装需与建筑物有可靠连接。
5、各太阳能系统必须在系统最高处设置自动排气阀。
6、循环管道在条件允许的情况下可向储热水箱有3%-5%的坡度。

编制于2014年，共19张图纸。

屋面太阳能布置图

楼梯间顶大样图

热水系统展开图

系统施工图

第 1 张图

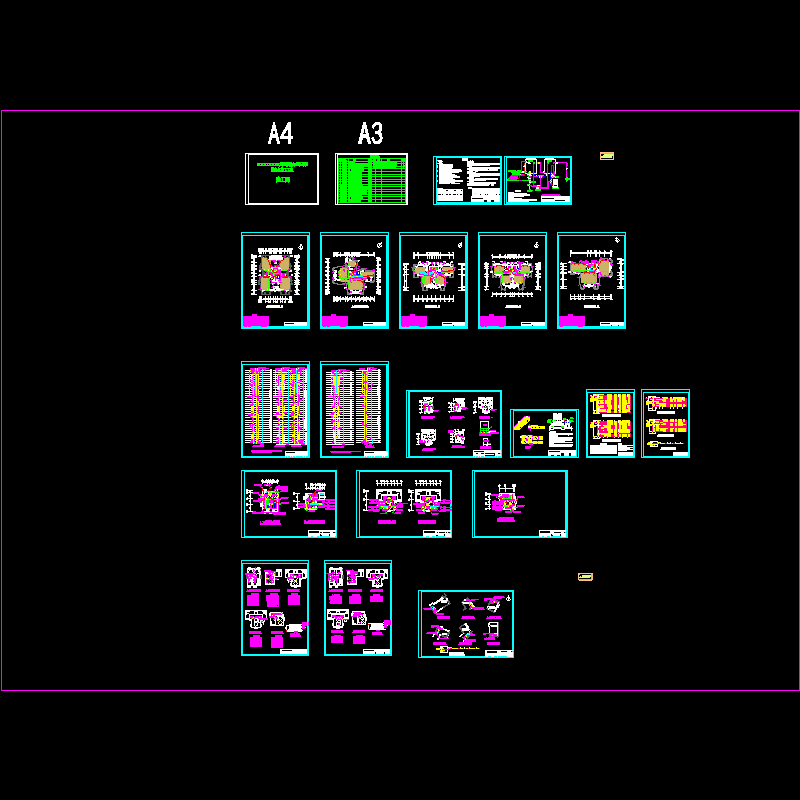

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
