[CAD图]6层住宅集中供热系统(dwg)

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有

• 建筑类别：住宅

• 建筑高度：多层建筑

• 地上层数：6层

• 图纸设计深度：施工图

• 设计内容：采暖

• 水系统：异程式

附件详情

一、设计概况及设计内容
1、该项目为小区住宅楼,建筑面积10380平方米,共10层,建筑高度30米。
2、该资料包括住宅楼内的采暖。

二、采暖系统
1、该项目采暖供回水由小区热交换站提供。采暖供回水温度为95/70°C，采暖系统定压及补水由热交换站解决。
2、采暖系统为共用立管的分户独立系统，室内系统共有8对共用立管，分别为N-1~N-8，采用下供下回异程系统。户内采用上供上回双管同程系统(个别为异程式)。
3、本建筑均采用铜铝复合散热器。

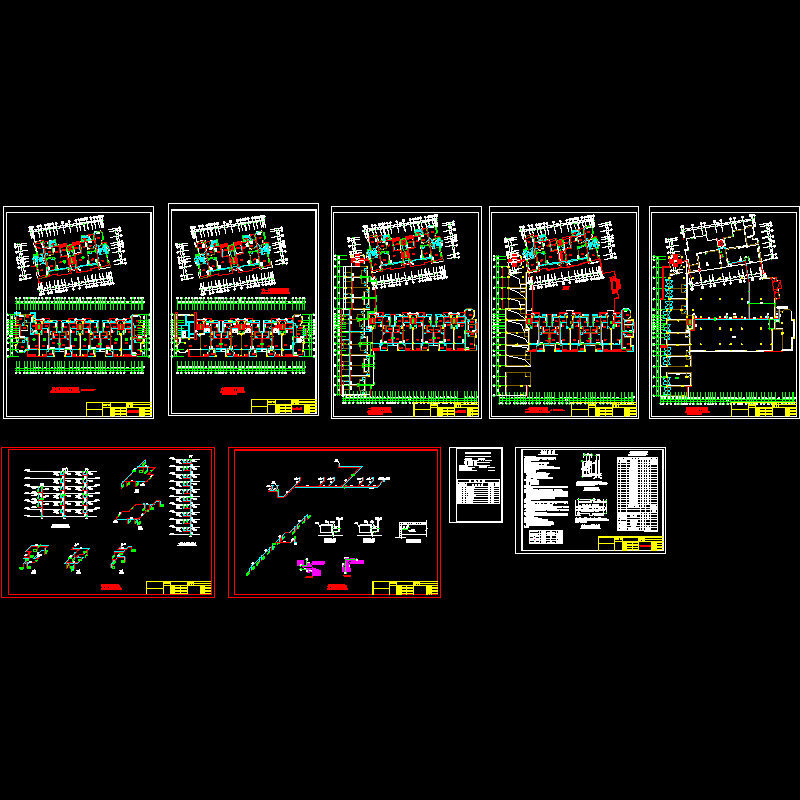

第 1 张图
