华风国际商城地热采暖CAD施工大样图(dwg)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：商业
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计内容：采暖

采暖(地面辐射)设计施工说明

1.该项目为华风国际商城A1.D1.C2.C3.B2.B3楼地热采暖.采暖室内设计温度18℃

2.此热水采暖系统,经换热站换取60/50℃热水供该项目地板辐射采暖使用.系统定压由热源解决.

3.采暖系统形式为下供下回同程式系统.

4.室内采用地板辐射采暖,敷设方式采用回字形或S字形.

5.采暖管道:

立管全部采用焊接钢管(P=1.0MPa);

立管管径小于32mm采用丝接;管径大于32mm采用焊接;

立管分出的支管采用PP-R管,热熔连接;

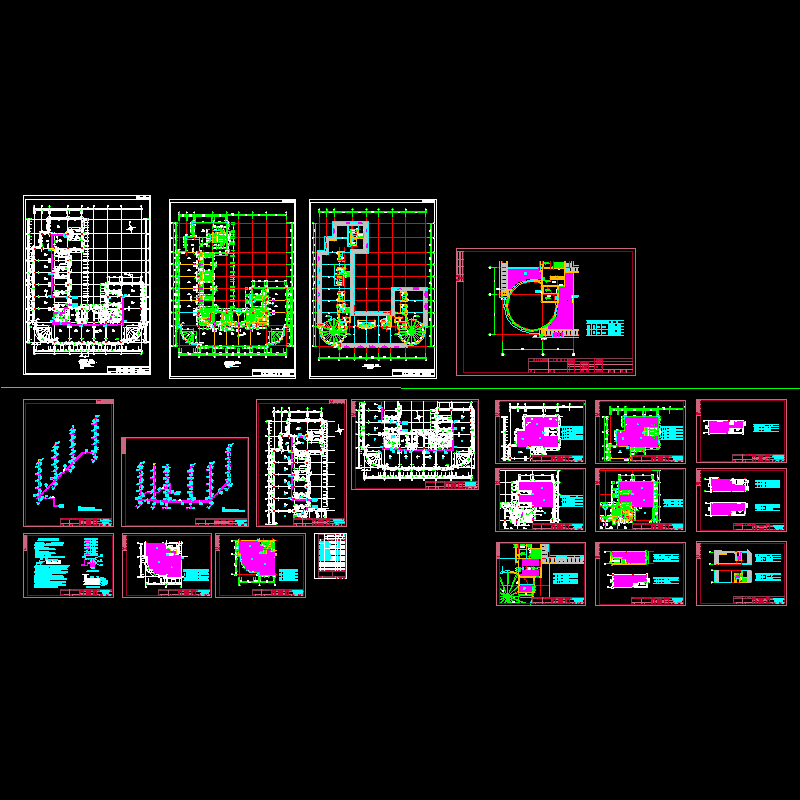

图片展示：

A1栋一层平面图

A1栋二层平面图

A1栋设备层平面图

采暖管道系统图

分集水缸连接方法大样图

地面辐射采暖地面结构剖面图

第 1 张图
