[CAD图]顺丰速运国内中转场厂房排烟系统设计(dwg)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目为北京马驹桥中转场装修改造工程，本次装修面积为51133.4平方米。共3层。为多层丙类厂房，功能为分拣车间。一层层高为7.8m，净高为6.6m；二层层高为7.6m，净高为6.6m；三层层高为8.3m，净高为6.4m。

设计范围： 根据规范及厂房工艺布置重新对该项目排烟系统进行调整及修改。

设计修改部分

1.对该项目一~三层按防烟分区不大于2000平米重新划分防烟分区，对排烟系统进行修改，具体修改如下：1.1 该项目一、二层系统编号为5~14的排烟系统，经复核风量满足规范要求，故不做修改。仅根据厂房工艺布置，调整其风管及风口位置，风管、风口大小均未做修改。1.2 该项目一、二层系统编号为1~4及15的排烟系统，经复核原风机风量不满足满足规范要求，故重新修改。具体修改详见平面图。1.3 该项目原三层原屋顶式排烟风机仅做平时通风使用，在三层室内新增排烟机房，划分防烟分区及计算排烟量，重新设计排烟系统。1.4.该项目所有排烟风井内增加镀锌钢板风管与每层排烟系统相接。

排烟平面图

大样图

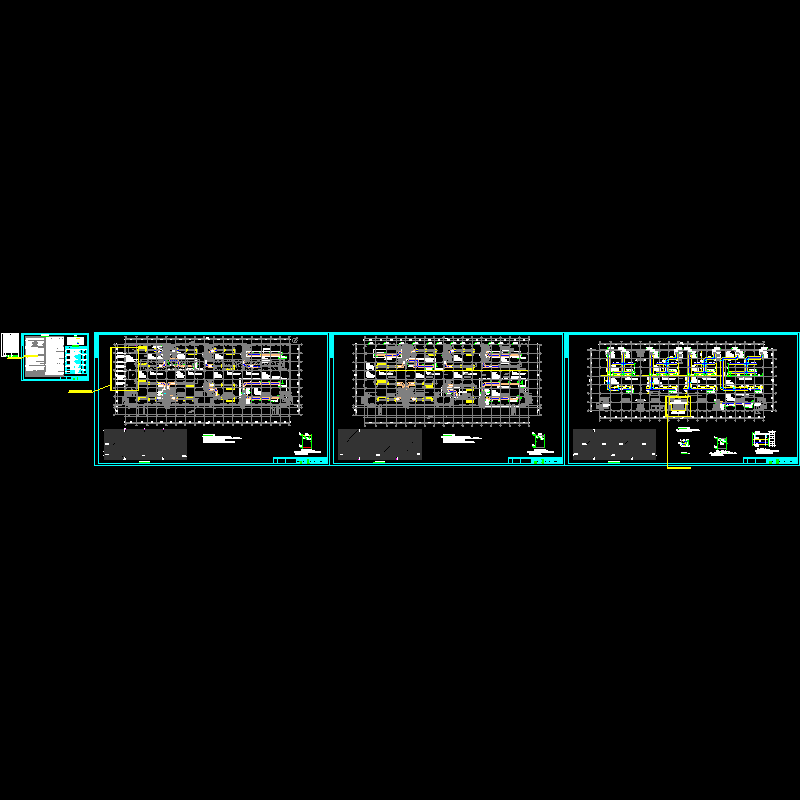

总缩略图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
