2层村委会办公大楼暖通系统设计CAD施工大样图(预制直埋保温管)(dwg)

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：多层建筑
• 建筑面积：1393平方米
• 地上层数：2层
• 图纸设计深度：施工图
• 设计内容：通风,采暖,防排烟

1. 该项目供暖热源由燃气锅炉房提供,锅炉房由甲方自建，不在该资料范围内，该资料仅预留接管口径。采暖系统供回水温度为 85/60℃，由锅炉房换热所得。
2. 该项目室内采用采暖立管异程式、水平干管同程式系统，采暖供回水管道接自锅炉房，其管段上设置温度表、压力表、Y型除污器、闸阀、压差平衡阀等采暖附件。采暖末端为散热器采暖，在散热器支管上设置自动温控阀及手动截止阀调节室温。散热器选用钢管柱型散热器,连接方式为同侧上供下回。
3. 室外管网采用直埋无补偿敷设方式，具体做法详见《高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管》（CJ/T 114-2000），固定装置选用固定墩作为管网支架。
4. 卫生间为公共卫生间，设置机械通风系统。
5. 本项目所有排烟区域设有外窗，有效开窗面积不小于房间建筑面积的2%，满足自然排烟的要求。一层小操作间排油烟系统，由甲方自备，不在该资料范围内。电气专业预留排油烟电负荷。

一层采暖平面图

一层通风平面图

采暖系统图

散热器安装大样图

图例表

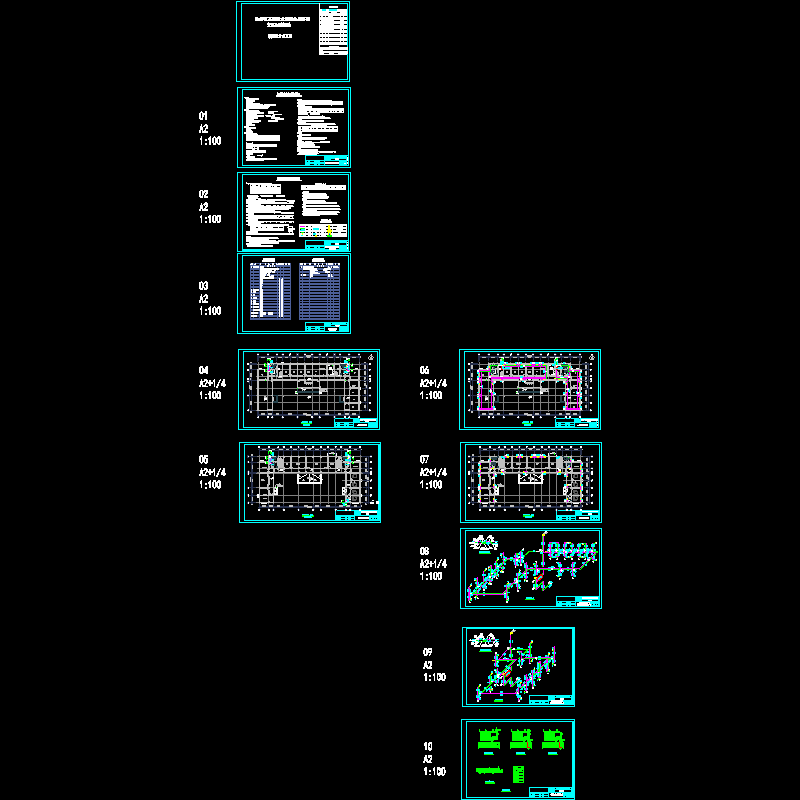

总缩略图
