设计说明：有
-
建筑类别：住宅,商业
-
建筑面积：10558.24平方米
-
地上层数：17层
-
地下层数：2层
-
图纸设计深度：施工图
-
设计内容：空调,通风,采暖,机房
-
冷热源：空气源热泵
-
空调系统：全水系统
-
采暖系统：热水辐射
-
水系统：双管制
-
送风方式：侧面送风
-
项目地址：山东
通风空调设计说明
1 项目概要
1.1 本项目位于山东省青岛市。项目西侧为规划二期建设地块。地上十七层（一、二层为商业网点，三-十七层为住宅），地下二层车库。建筑面积10558.24m^2,建筑高度51.90m。
1.2 该资料为通风空调部分。
3.2 系统设计
* 夏季冷负荷：顶板系统为69.6KW，新风系统为107.8KW，总冷负荷为177.4KW。
* 冬季热负荷：顶板系统为35.2KW，新风系统为74.4KW，总热负荷为109.6KW。
* 该工程住宅部分采用毛细管辐射式空调末端承担冬夏季室内的显热负荷，控制室内温度；采用新风除湿机组结合全热回收机组置换通风的系统承担室内潜热负荷与新风负荷，控制室内湿度以及满足通风的要求。一、二层公建部分采用分体空调，电气专业预留空调插座。
*毛细管末端系统
该资料选用型号为K.S15的毛细管席，规格根据各房间进深确定。毛细管席铺设于楼板的吊顶下。其中部分负荷较大的房间部分毛细管席铺设于墙面上。
在每户设置一组集分水器，向该户的毛细管席回路供冷热水。集分水器安装在户内合适的位置，在其正面应预留检修口，检修口宽度与各集分水器的宽度相同。集分水器供水支路上装有流量调节阀和球阀，回水支管上装有球阀。集分水器总供水管上装有电动两通阀。
* 本项目为恒温恒湿住宅，户内系统全年运行，按面积收取费用，故未设置分户计量表。

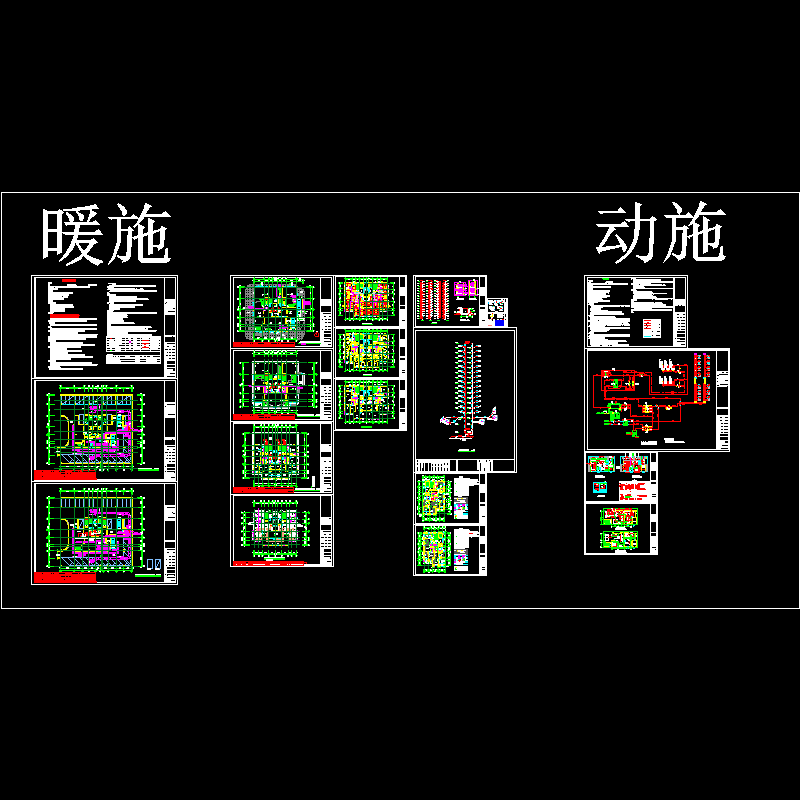

图片展示：
一层采暖通风空调平面图
3-17层毛细管网大样图
新风原理图
毛细管水系统图
空调水系统流程图
毛细管安装接管图
