花园住宅地下车库结构CAD大样图(dwg)

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

南京某花园住宅地下车库结构图
该资料为：南京某花园住宅地下车库结构图
结构采用框架结构体系，基础形式为桩基。
基本风压：0.40KN/平方米
基本雪压：0.65KN/平方米
抗震设防烈度：7度
场地地下水常年最高设计水位为地表下0.5米，年变化幅度为1.2米左右对混凝土无侵蚀性。
该资料包含：

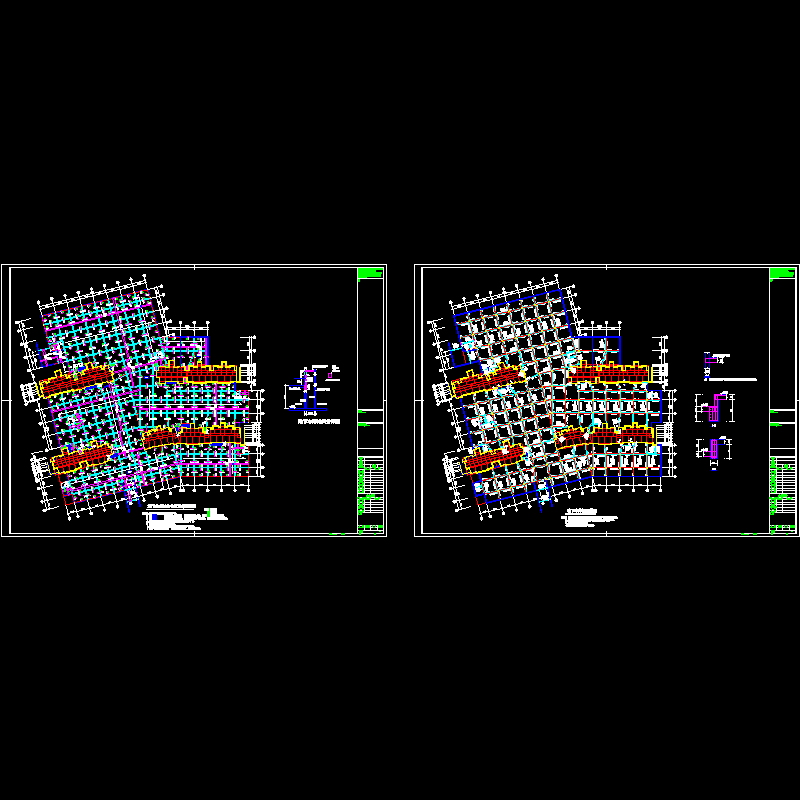

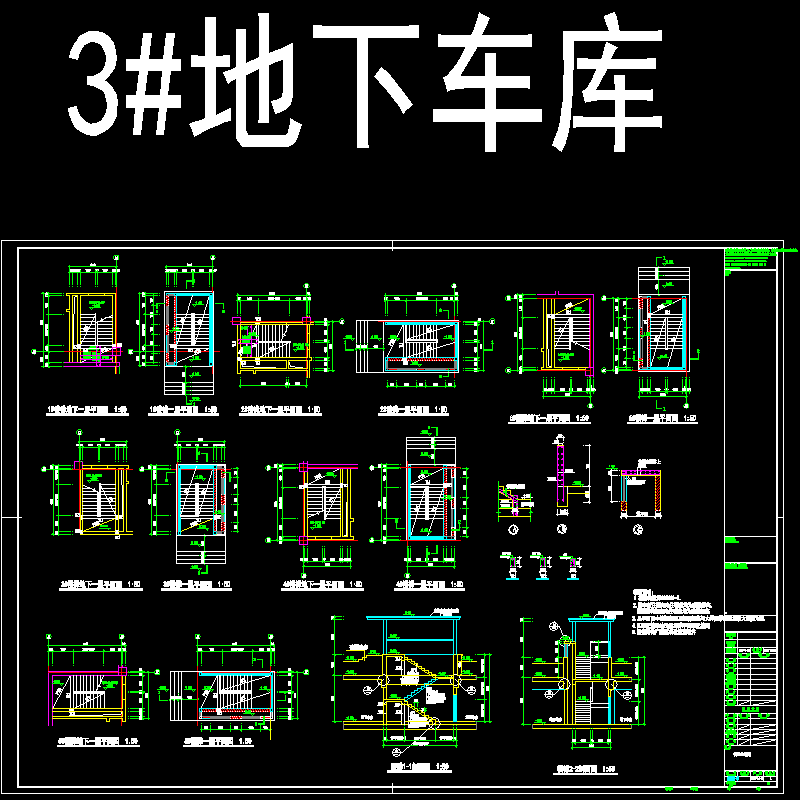

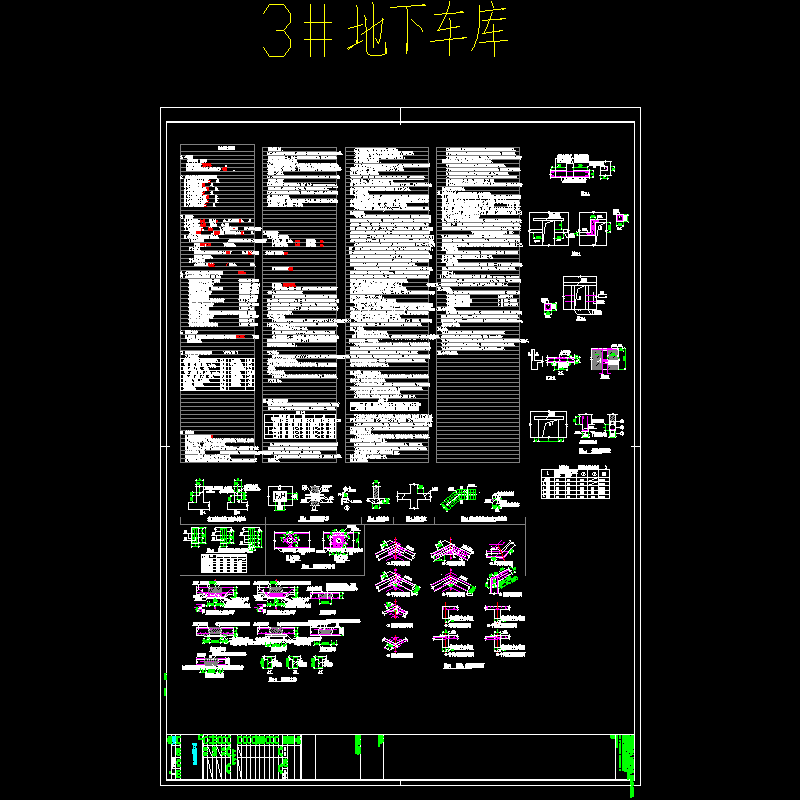

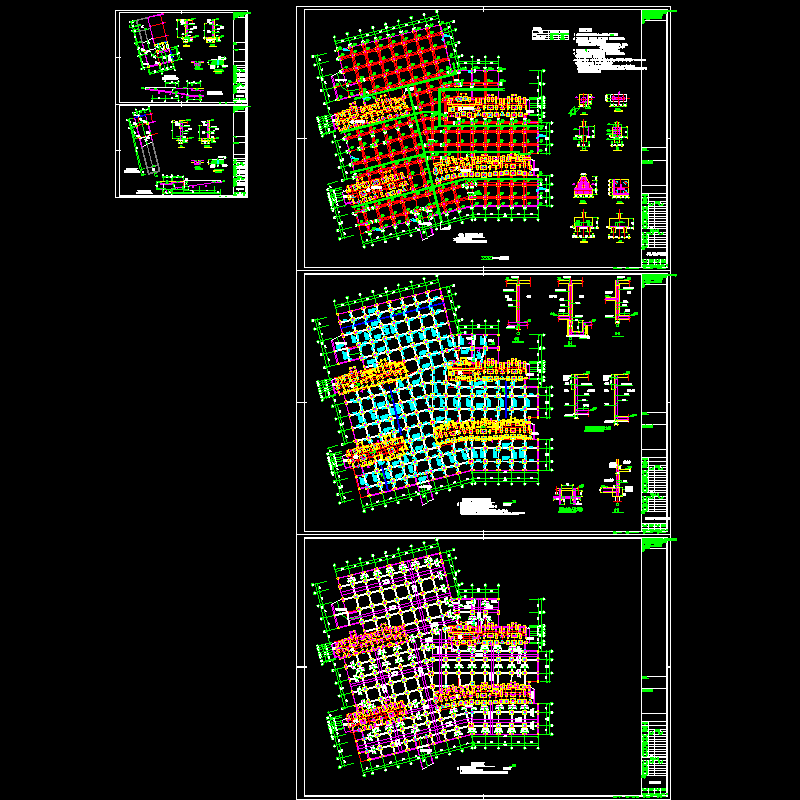

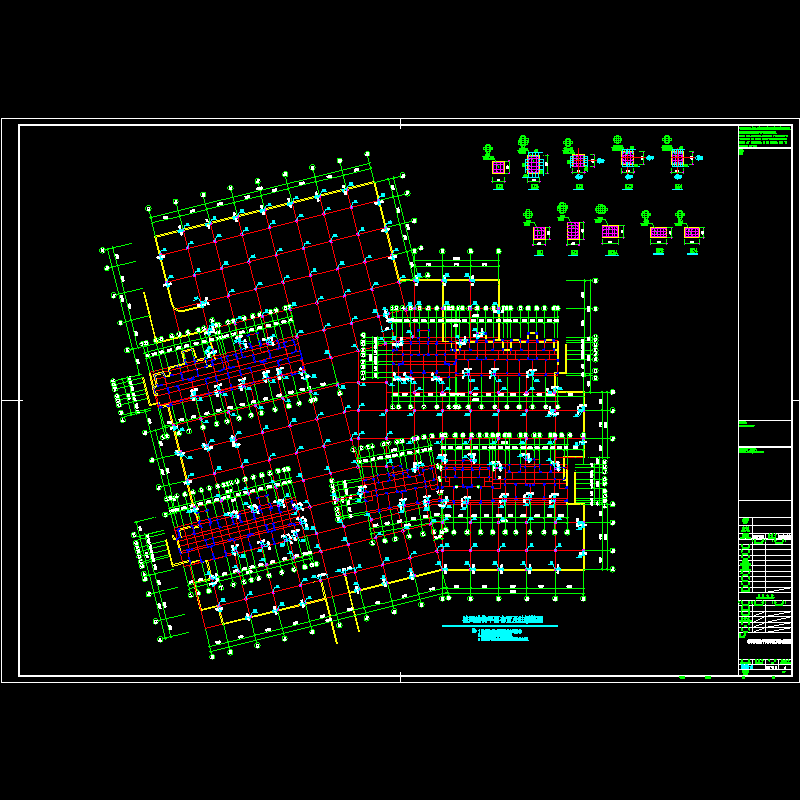

施工说明、构造详图、桩位，承台布置及大样图、底板结构平面布置及梁配筋图、底板板配筋图、汽车坡道大样、柱网结构平面布置及柱插筋图、地下车库结构布置及板配筋图、地下车库梁配筋图、楼梯大样图共9张图纸。
