26层高层住宅经典结构CAD图纸(现浇钢筋混凝土)(dwg)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

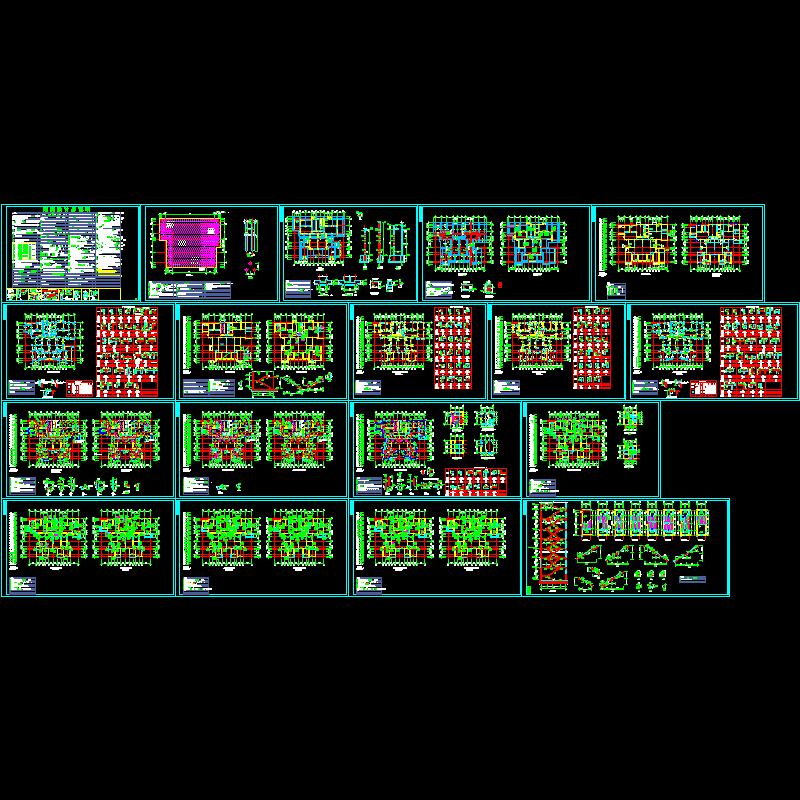

本建筑物主体地上二十六层，塔楼二层，地下一层。主体总高度为75.8米，地下室为普通地下室。该项目采用全现浇钢筋混凝土剪力墙结构。图纸共18张，主要包括：结构设计说明、桩位平面图、基础平面图、基础筏板配筋平面图、基础梁配筋平面图、地下室留洞平面图、标准层留洞平面图、地下室剪力墙定位结构平面图、一~五层剪力墙定位结构平面图、六~九层剪力墙定位结构平面图、十~二十六层剪力墙定位结构平面图、地下室顶结构平面图、地下室顶梁配筋平面图、一~三层顶梁配筋平面图、四~六层顶梁配筋平面图、七~九层顶梁配筋平面图、十~十五层顶梁配筋平面图、十六~二十一层顶梁配筋平面图、二十二~二十五层顶梁配筋平面图、屋面（电梯机房）梁配筋平面图、一~五层顶结构平面图、六~九层顶结构平面图、十~十七层顶结构平面图、十八~二十五层顶结构平面图、屋顶（电梯机房）结构平面图、楼梯剖面图等。
