一份一类高层商业楼强弱电CAD施工图纸(人防)

[复制链接]

0

主题

0

帖子

1435

积分

超级版主

Rank: 8Rank: 8

积分
1435
发表于 2020-2-16 11:16:06 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:23451.09平方米
  • 图纸设计深度:施工图
  • 参考图纸:57张
  • 设计年代:近代
  • 地下室用途:人防,设备用房
  • 节点大样:人防
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:山东
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,其它

附件详情

  • 住宅强电设计说明
  • 住宅弱电消防设计说明
  • 商场设计说明
  • 电气设备材料
  • 住宅配电干线系统图
  • 住宅强电系统图(一)
  • 住宅强电系统图(二)
  • 弱电系统图及大样
  • 弱电消防系统图
  • 商场配电干线系统图
  • 商场强电系统图(一)
  • 商场强电系统图(二)
  • 商场强电系统图(三)
  • 商场动力配电系统图(一)
  • 商场动力配电系统图(二)
  • 商场动力配电系统图(三)
  • 商场动力配电系统图(四)
  • 商场火灾自动报警系统图
  • 商场弱电系统图
  • 商场地下一层动力平面图
  • 地下一层动力平面图
  • 地下二层动力平面图
  • 商场地下一层照明平面图
  • 地下一层应急照明平面图
  • 地下二层应急照明平面图
  • 地下一层照明平面图
  • 地下二层照明平面图
  • 一层照明平面图
  • 一层动力平面图
  • 二层照明平面图
  • 二层动力平面图
  • 三层照明平面图
  • 三层动力平面图
  • 四层配电及 防雷平面图
  • 五~十六层配电平面图
  • 十七层配电平面图
  • 阁楼层配电平面图
  • 机房层配电平面图
  • 商场地下一层消防平面图
  • 商场地下一层 弱电平面图
  • 地下一层弱电消防平面图
  • 地下二层弱电消防平面图
  • 一层消防平面图
  • 一层弱电平面图
  • 二层消防平面图
  • 二层弱电平面图
  • 三层消防平面图
  • 三层弱电平面图
  • 四层弱电消防平面图
  • 五~十六层弱电消防平面图
  • 十七层弱电消防平面图
  • 阁楼层弱电消防平面图
  • 机房层弱电消防平面图
  • 屋面防雷平面图

附件详情

该项目为山东省居住区项目。本次出图子项工程:37#商业楼,商场和住宅楼完全分隔,各自独立划分防火分区住宅为2个单元的单元式一类高层住宅楼,地下共两层为储藏室,一至三层为商业。总建筑设计面积:23451.09平方米;建筑高度:59.70米;建筑设计结构形式:框架剪力墙结构。
强电设计内容:220/380V低压配电、电气照明;建筑物防雷、接地系统及安全措施。
弱电设计内容:有线电视、语音通讯、网络系统;可视对讲系统;火灾报警及联动控制系统;综合布线系统管路设计;闭路电视监控系统系统管路设计。
,图纸共57张。

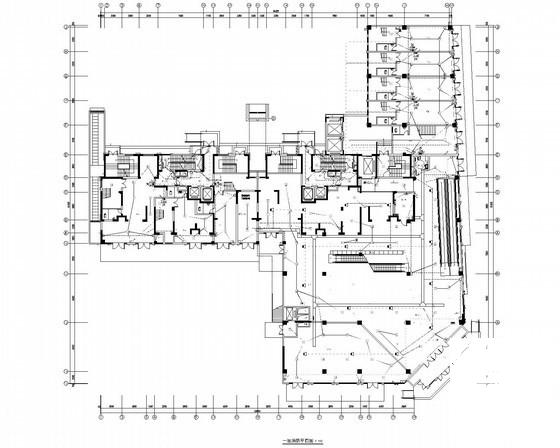

一层消防平面图

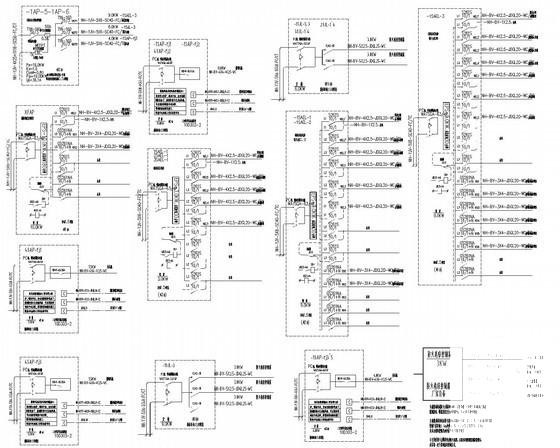

商场强电系统图

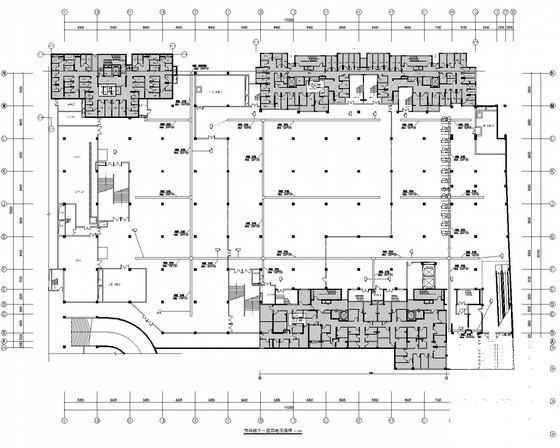

地下一层照明平面图

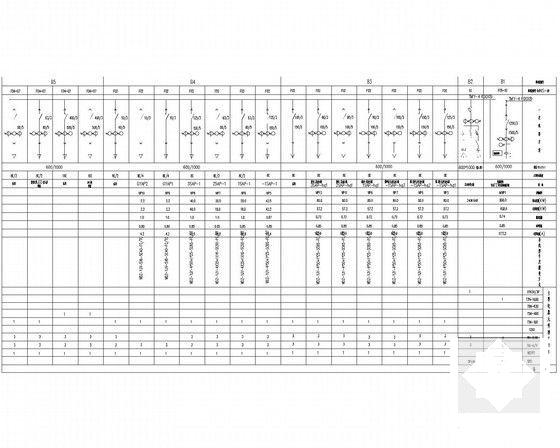

商场动力配电系统图

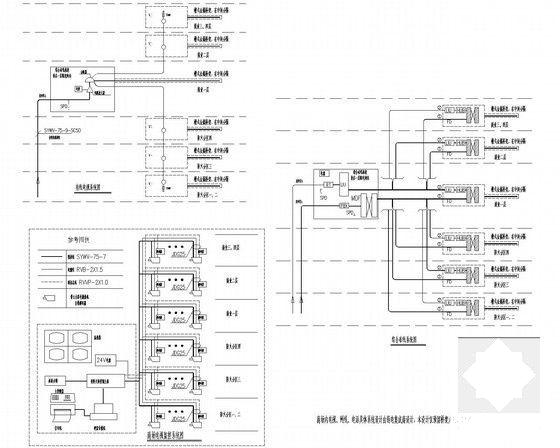

商场弱电系统图

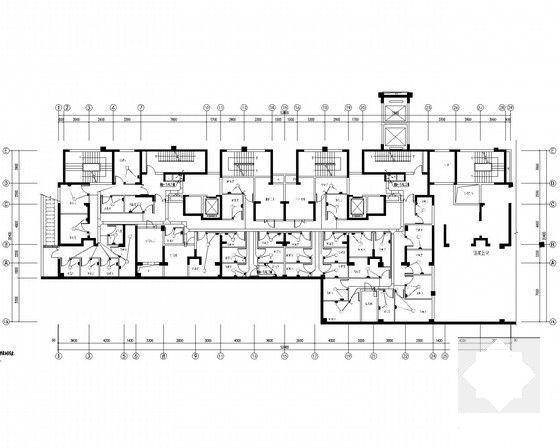

十七层配电平面图
