[CAD图]门诊楼消防报警设计(dwg)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

比较专业的门诊楼消防报警设计， 该项目设有火灾自动报警系统并与整个医院的火灾自动报警系统连网， 的保护对象等级为一级。火灾报警控制器设在底层消防控制室内， 报警及联动要求： 1. 当发生火灾时，分别可由发生火灾处的烟感探测器或温感探测器，以及水流指示器、手动报警按钮和消火栓箱内起泵按钮发出报警信号至火灾报警控制器。 2. 火灾报警控制器接到报警信号后将使安装在各层的警铃发出警报，使每层的新风机防火阀关闭，切断发生火灾层及其上一层与下一层的总照明配电箱电源和安装于底层与设备层的两个动力配电箱电源， 3. 同时发出联动信号至医院水泵房启动消火栓泵及喷淋泵，并且发出报警信号至安装在医院门卫室内的总火灾报警控制器。

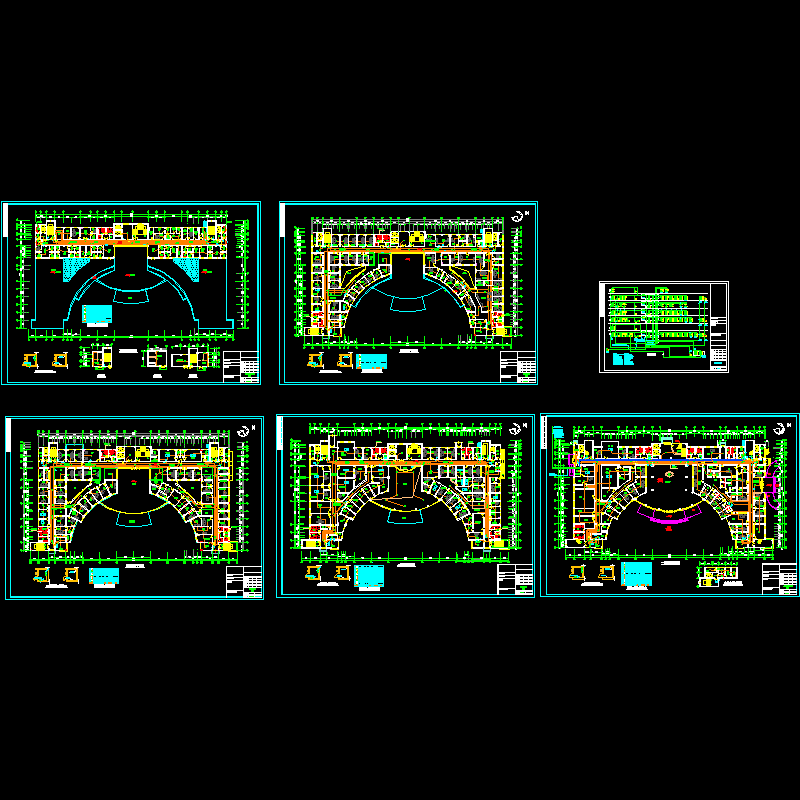

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
