[CAD图]10层办公楼全套(二类高层建筑)(TN-S)

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：高层建筑
• 地上层数：10层
• 地下层数：1层
• 参考图纸：38张
• 设计年代：近代
• 负荷等级：二级
• 防雷等级：第三类
• 接地方式：TN-S
• 设计： ,配变电所,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

十层办公楼全套,该项目为办公楼,地下一层,地上十层,顶层附设有电梯机房.水箱间.为二类高层建筑,框架结构.设计范围楼内照明.电力供配电,防雷保护,接地保护,消防,有线电视,电话,网络系统.该项目应急照明,电梯,正压风机,消防中心用电等为二级负荷,其余为三级负荷.由室外开闭所引一路10KV电源至地下室高压配电柜作为主电源.另设地下室发电机一台,为二级负荷做备用电源.所有电源电压均为三相五线380/220V.

2

3

4

第 1 张图

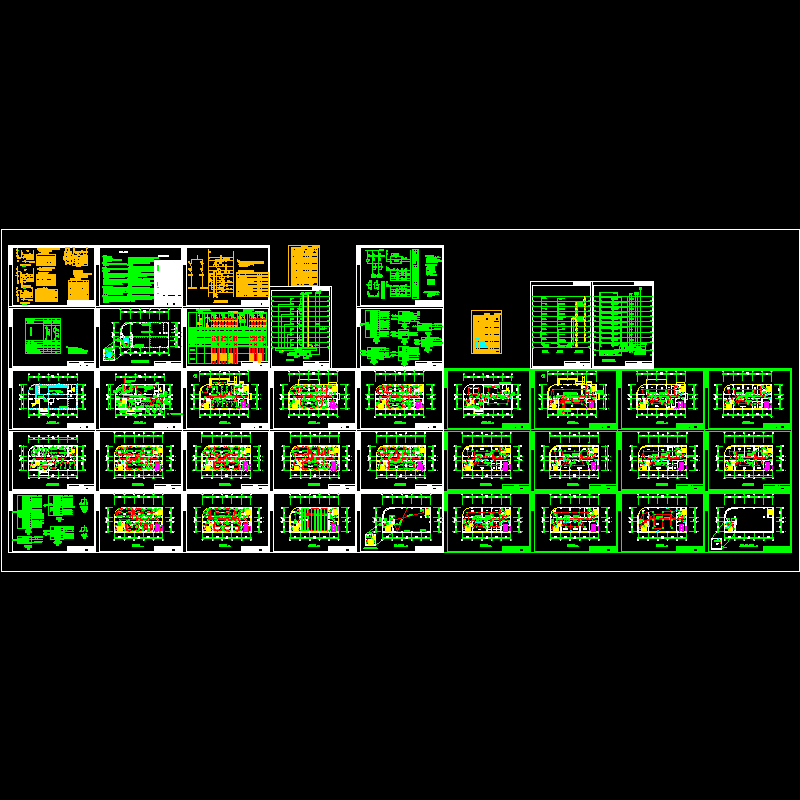

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
