一、项目概要
1.该项目为淮安曙光综合楼空调工程，该建筑物为地上五层。建筑面积3276.74平方米。
2.空调面积为2060.78平方米，冷负荷225.477kw，冷指标97.8W/m。
二、设计标准
1.室外设计参数（淮安地区）
夏季：
空调计算干球温度33.4℃，空调计算湿球温度28.1℃，平均风速2.6m/s，大气压力1003.90hPa.
冬季：
空调计算干球温度-5.6℃，空调计算相对湿度72%，平均风速2.5m/s，大气压力1025.0hPa.
三、空调系统设计
1. 该项目空调主机采用风冷模块冷热水机组，夏季供回水温度为7/12℃，冬季供回水温度为40/45℃
2. 空调水系统：立管采用异程式，水平管采用同程式。
3. 空调风系统：主要采用风机盘管加新风系统，新风由吊顶式空气处理机将室外空气处理至室内焓值后送入各房间。
四、施工说明
1.管道安装，不应形成气囊，并应在管道最高点设自动排气阀.
2.通风管道均采用镀锌钢板制作，风道厚度不能低于《通风与空调工程施工
规范》的要求。风管法兰间的垫片采用3mm厚的海棉橡胶板，风管软接采用非燃材料制作，保温用绝热层材料橡塑海棉，厚度为30mm。
3.空调凝结水管支架须采用防腐处理的木垫隔开，木垫厚度同保温层厚度，所有管道穿墙及楼板须设套管，穿屋顶时须设防水套管，以免漏水。
4.空调凝结水管采用U-PVC管，并采用橡塑海棉保温，保温厚度为15mm。
5.风管支吊架的安装应符合：风管垂直安装，间距不应大于4m，单管直管至少应有2个固定点。
6.直径或大边尺寸＞500mm的管段应法兰连接，大边尺寸＞500mm的矩形风管的弯管，应设导流片。
7.所有吊挂风机均采用弹簧减振吊架。所有风机安装前应对风机外观作检查，并通电试运转.吊装的机组应参照结构施工图设置预埋件。
8. 管道支吊架安装于楼板上时，一般采用膨胀螺栓紧固，对承重大的吊架则应采用预埋钢板或采用穿楼板丁字型钢筋拉杆焊接，支吊架的间距不大与 2.5米。
9. 图中所注平面尺寸以毫米计，标高以米计， 矩形风管标高指管底，水管标高指管中。
10,本说明未尽述之处均按建筑设备有关施工，验收规范执行。

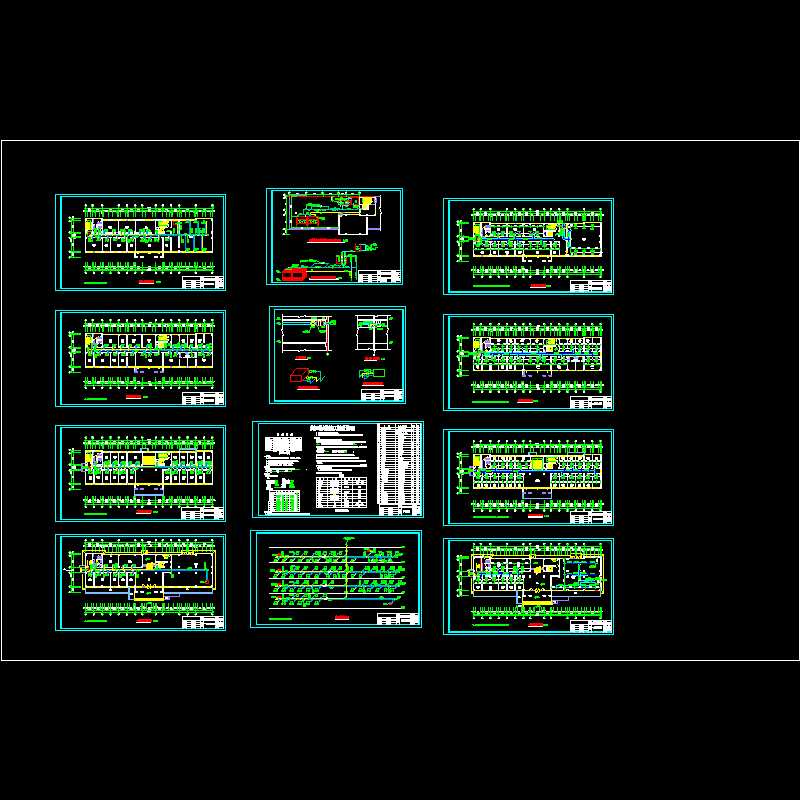

五、图纸展示
风机盘管及新风机组安装大样
风冷模块布置图
空调水平面图
空调水系统图
通风平面图
