2层污水处理厂厂区电气设计CAD施工图纸(dwg)

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：多层建筑
• 地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 负荷等级：三级
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统,有线电视和卫星接收系统

附件详情

资料分为一污水处理厂的厂区电气设计图纸，厂区建筑面积为74.50m2，厂区内有办公楼及风机房与脱水机房，设计包括 说明、系统图、厂区电气平面、办公楼及风机房与脱水机房电气平面（含有照明、弱电及接地防雷等）。

2

3

4

01厂区电气平面图.dwg

02综合楼电气平面图.dwg

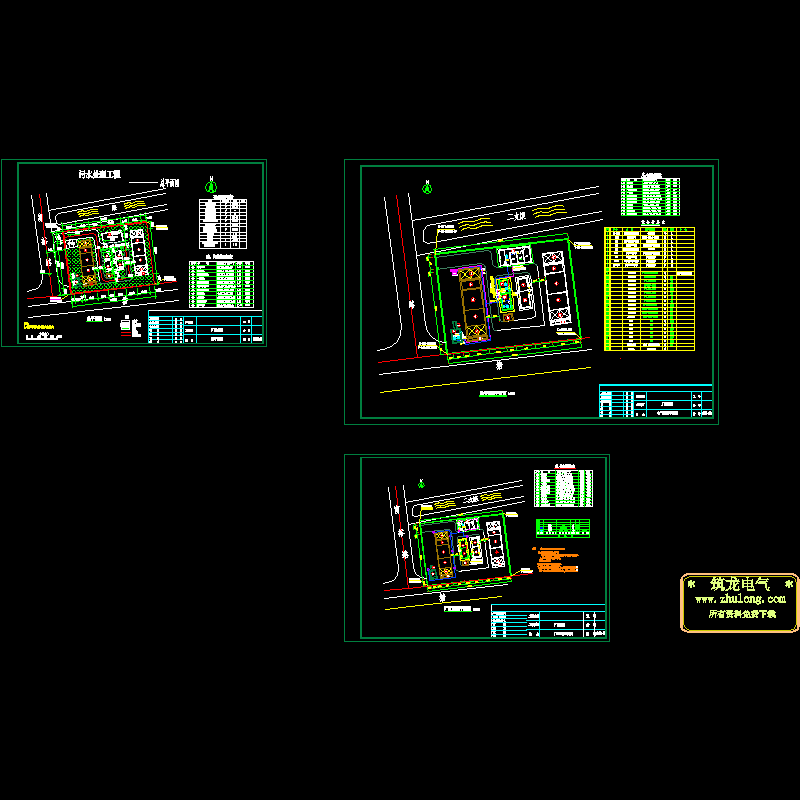

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
