国家开发银行分行办公楼智能系统全套施工设计CAD图纸(现浇钢筋混凝土)(dwg)

wowow66 · 发表于 2020-8-25 20:46:45

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

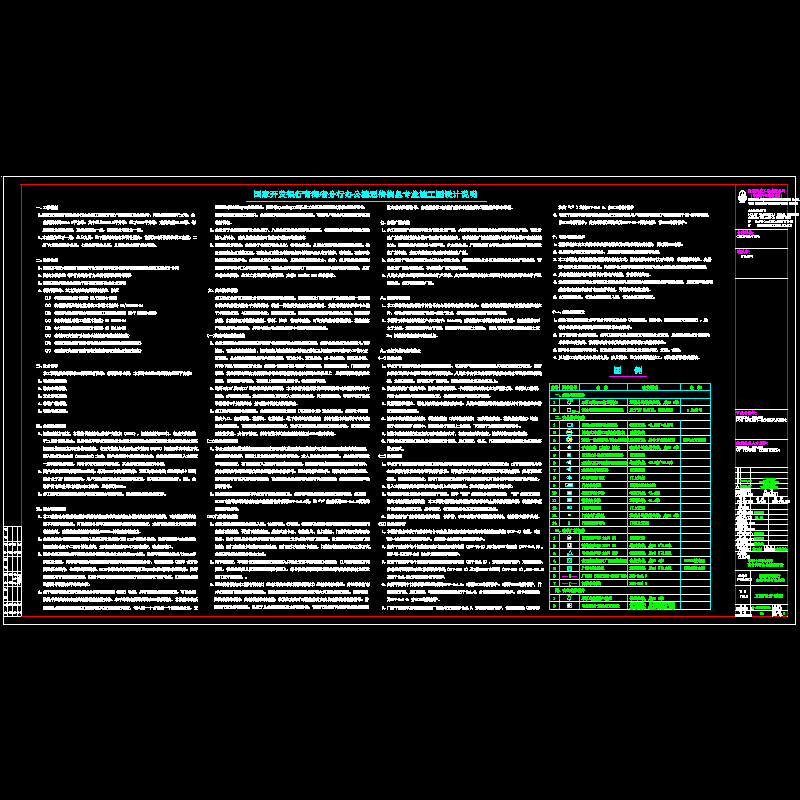

设计说明:

一、设计依据

1. 设计院与业主签订的设计合同。

2. 业主所提各项设计要求及设计联络纪要。

3. 国家和地方有关规范和规定。

二、建筑概况

该项目为国家开发银行青海省分行办公楼工程。建筑总面积9944.5mm2,建筑高度37.3m,地下1层,地上8层,层高为4.2m,建筑结构形式为现浇钢筋混凝土框架结构。建筑类别为一类,建筑防火等级为一级,地上部分每层为一个防火分区,地下一层为两个防火分区。在地下一层设有变配电室、消防泵房、排烟机房等;首层设消防控制室、智能控制室、厨房、餐厅等,二层设计算机室及档案室,其他区域多为办公、会议用房。

三、设计范围

本自动控制系统主要完成以下几个系统的监视或控制:

* 空调(采暖和加湿控制)和一般送、排风系统;

* 热水系统;

* 给排水系统;

* 一般

本建筑中电力系统和电梯系统的监视设备和线路分别由相应的设备供应商提供并安装、敷设,要求这两个系统能在控制室或值班室完整显示各自的运行状态。
