4层奔驰4S店电气全套总CAD施工图纸(10kv箱式变电站)(TN-S)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度：多层建筑
• 建筑结构形式：其他结构
• 建筑面积：15744平方米
• 地上层数：4层
• 地下层数：2层
• 图纸设计深度：施工图
• 负荷等级：二级,三级
• 火灾保护分级：二级
• 接地方式：TN-S
• 项目地址：天津
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,综合布线系统

1.项目概要

建筑概述:该项目位于天津市北辰区普济河东道北侧,总建筑面积约为15744m ,建筑类别由展

厅、办公用房和维修车间、汽车库等部分组成。展厅部分为二层,维修车间和汽车库为四层。结构形

式为钢框架结构,耐火等级为二级。

二.设计范围

1.该项目设计包括红线内的以下电气系统:

(1)电力、 ;

(2)建筑物防雷接地及安全措施;

(3)火灾自动报警及消防联动控制系统,含消防广播系统;

(4)综合布线系统;

(5)安全技术防范系统;

(6)电气火灾监控系统;

(6)建筑能耗监测系统。

三.

1.负荷分级:

二级负荷:消防用电负荷(含消防控制室内的火灾自动报警及控制设备、消火栓泵、喷淋泵、排烟风

机、防火卷帘门等)、应急照明和疏散指示照明等,以及汽车升降电梯、弱电机房、预检工位和展厅

部分销售和售后营业用电等。

三级负荷:其他动力负荷及一般照明。

2.供电电源及电压等级:

(1)根据现有情况,该项目按一路10kV高压电源供电,地块内设置一座10KV箱式变电站,另设柴

油发电机组做为第二电源。

(2)疏散指示标志采用自带蓄电池作为备用电源,应急照明灯设置集中EPS作为备用电源,要求持续时间

大于30min,其余采用双路电源末端互投供电。

(3)低压配电系统采用~220/380V供电。对于容量较大和较重要的用电负荷采用放射式配电;对于

一般的负荷采用树干式或放射与树干相结合的混合式配电,二级以上负荷双电源末端互投。

(4)消防负荷采用专用回路双电源供电,末端自动互投.

(5)消防设备过载保护只报警,不跳闸.

(6)当10KV市电停电、缺相、电压或频率超出范围,或变压器故障时,从变压器低压侧引信号至自动互

投开关ATS,在ATS处取柴油发电机的延时启动信号至柴油发电机房,信号延时0~10s(可调)

自动启动柴油发电机组,柴油发电机组30s内达到额定转速、电压、频率后,投入额定负载运行。

当市电恢复30~60s(可调)后,ATS发出信号,发电机即会自动停止,自动恢复市电供电。

发电机手动启动:先测试警报系统正常后,将控制开关切于手动位置,发电机即可自行启动;将控制

开关切至停止位置或压下红色紧急停车钮即可停止发电机运转。

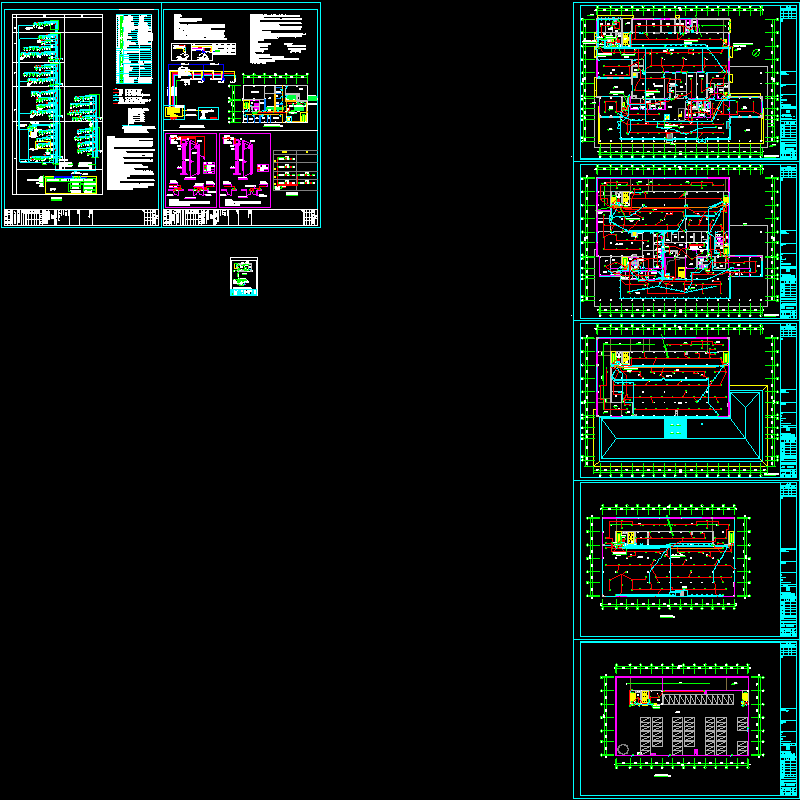

首层电气平面图

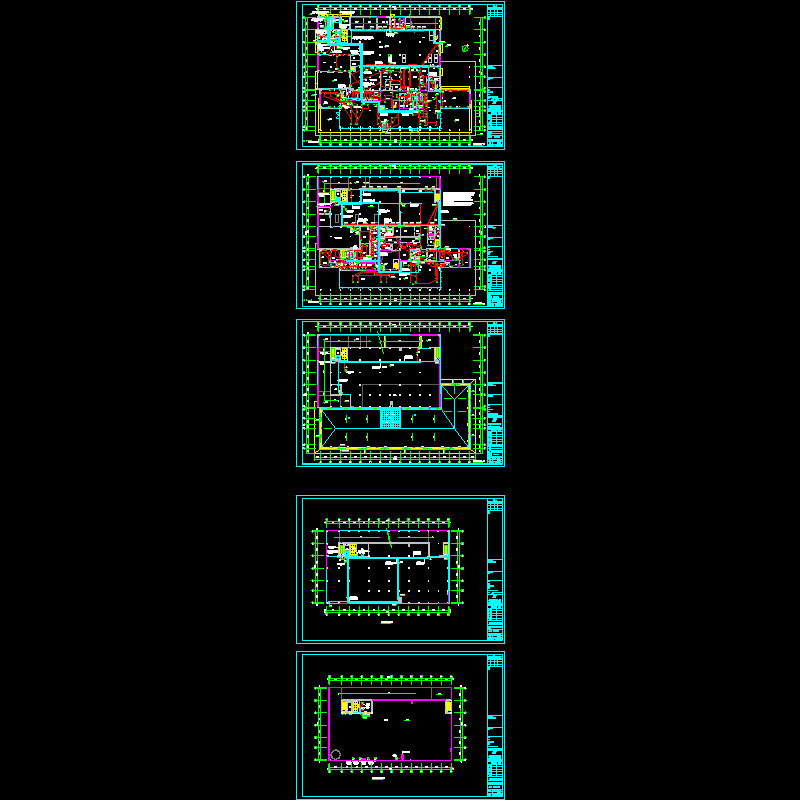

动力_t3.dwg

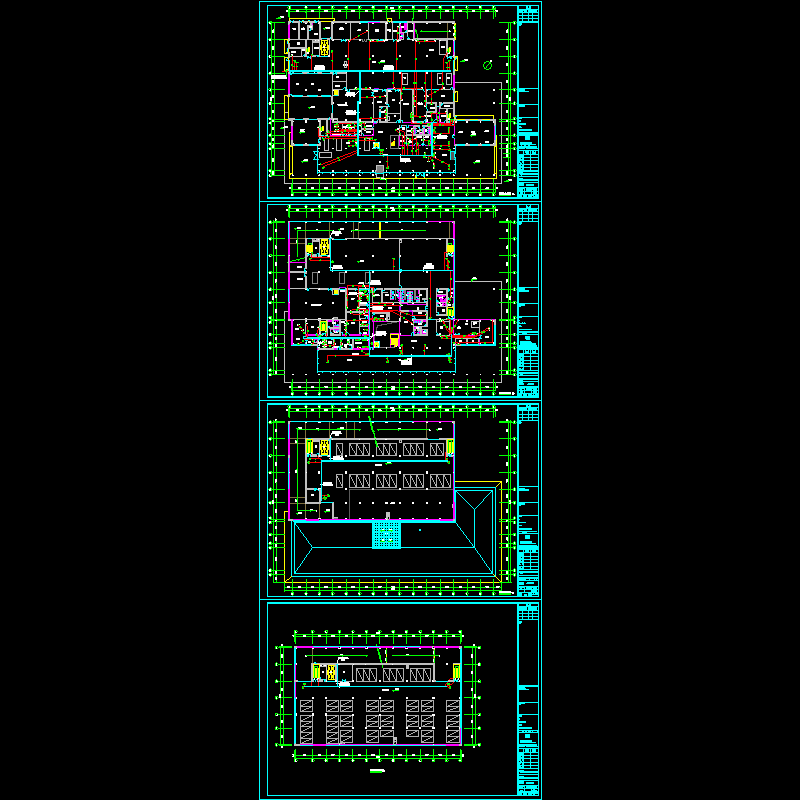

弱电_t3.dwg

消防报警_t3.dwg

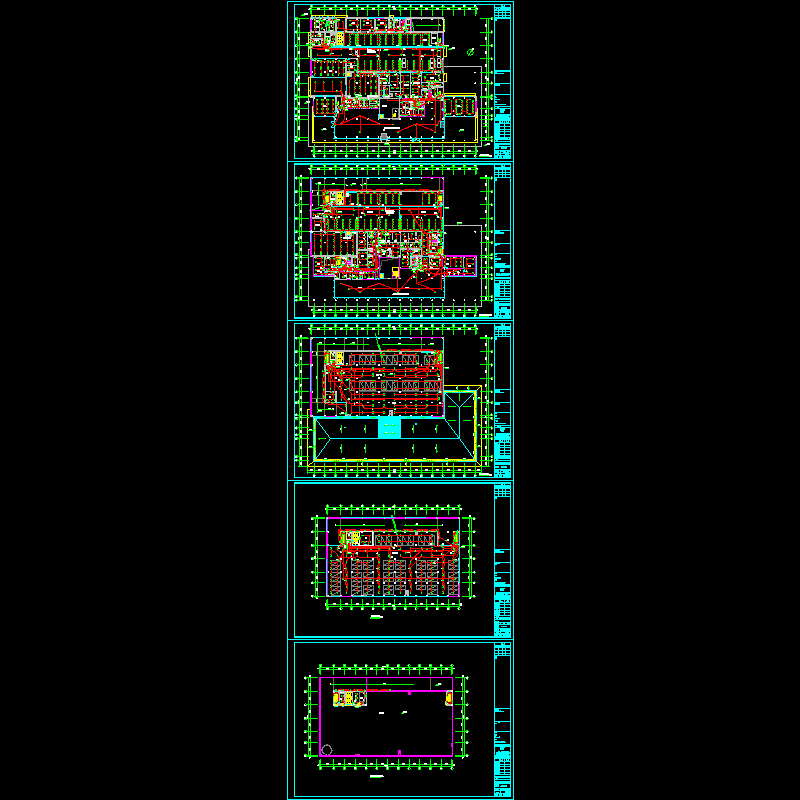

照明_t3.dwg

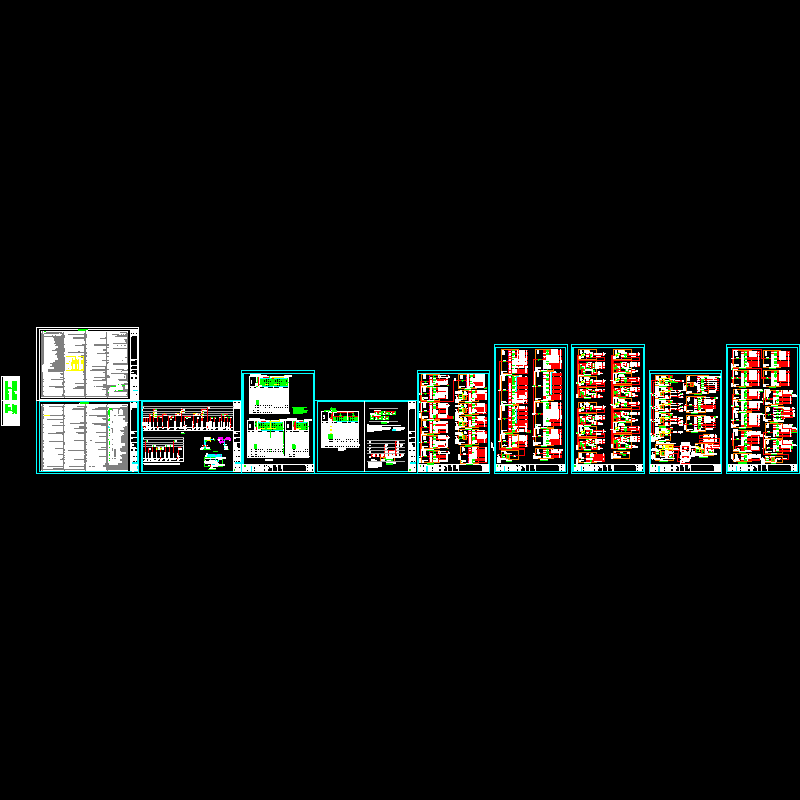

设计说明，系统图_t3.dwg
