动力车间变电所电气CAD施工图纸(电能管理系统)(TN-S)

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：单层建筑
• 图纸设计深度：施工图
• 设计年代：近代
• 负荷等级：二级,三级
• 接地方式：TN-S
• 项目地址：福建
• 强电设计： ,配变电所,低压配电,建筑物防雷,接地安全,继电保护
• 弱电设计：建筑设备监控系统,智能化集成

一、 说明

1、235动力车间内设有1个车间变电所(2-5#),内装二台 干式变压器,10kV电源引自厂内10kV总开闭所,采用电缆沿桥架引入。车间配电只配到动力箱,或设备自带控制箱,由动力箱或控制箱至机台的配线由业主解决。

2、低压配电系统采用TN-S系统,变压器工作接地、设备保护接地、建筑物 、电子设备逻辑接地等均利用建筑物基础内钢筋作接地极组成一个共用接地系统,要求接地电阻不大于1欧姆。将建筑物内PE干线、电气装置接地极的接地干线、建筑物内的水管、煤气管、采暖和空调管道等金属管道连成一体;地面整浇层内的钢筋网与就近柱子上的接地端子连接,形成等电位体。

二、图纸展示

动力车间变电所电气施工图

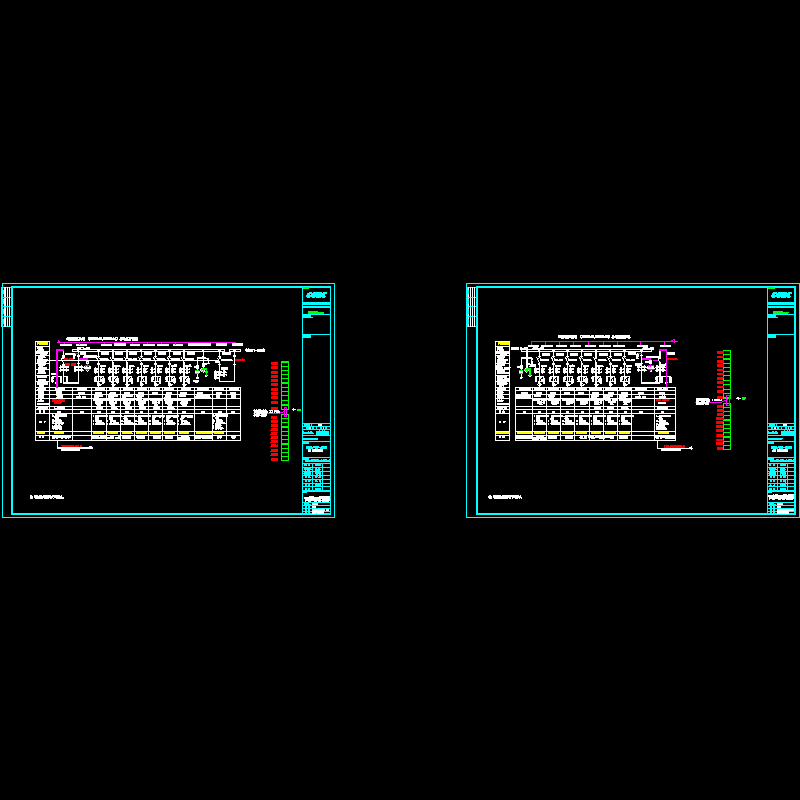

变电所低压供电系统图

变电所及控制室接地平面图

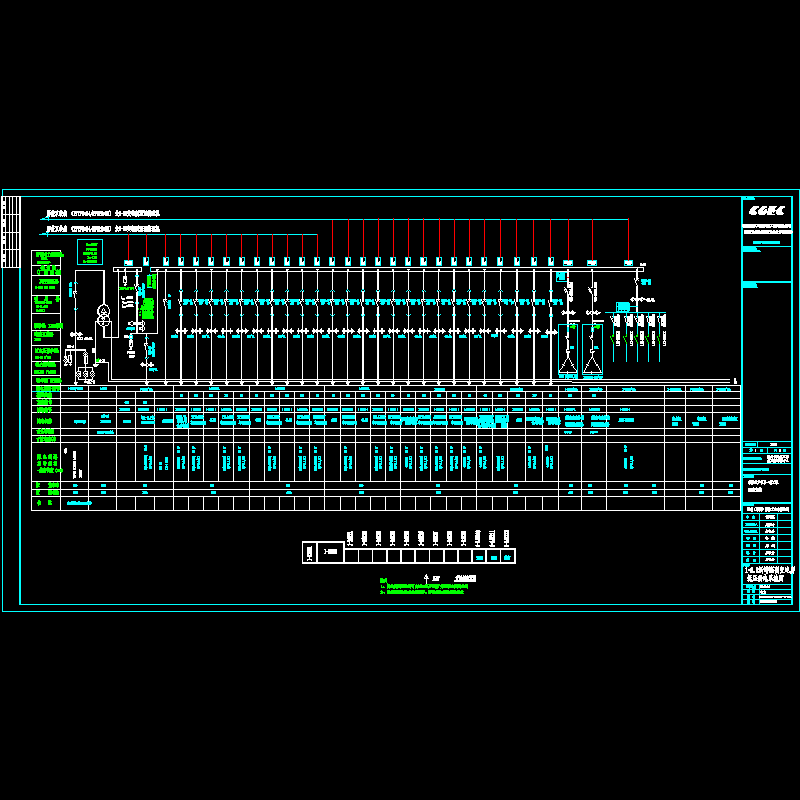

变压器配电系统图

电能管理系统拓扑图

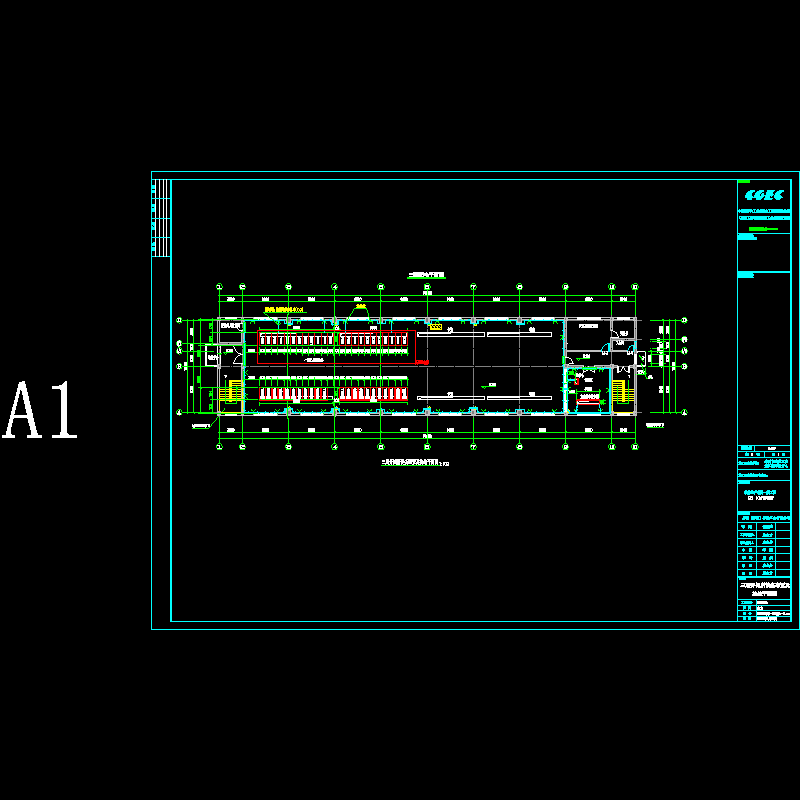

配电平面图

漳州二期综合管线高压电缆走向(参考用）.dwg

132目录修.dwg

二期10kv开闭所修配电2014.04.18_t3.dwg

总开闭所二期10kv系统图14.04.18修.dwg

136空压站1-2变平面配电图_t3.dwg

136空压站增设照明变一次系统图.dwg

电能管理系统架构图.dwg

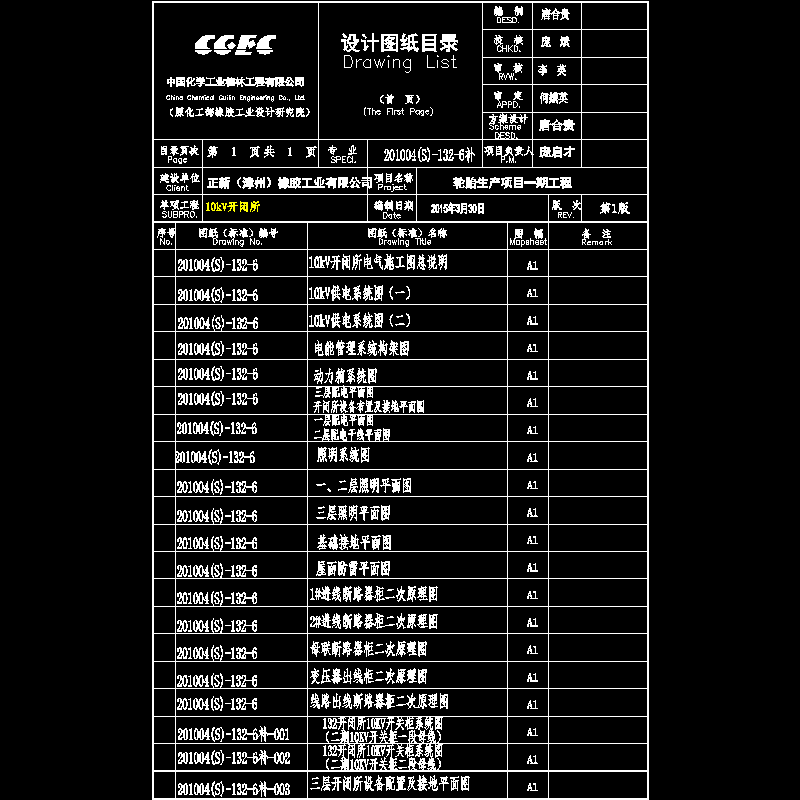

目录.dwg

正新漳州212b电力_t3.dwg

201004(s)-213a-6-001-[施工图总说明]_t3.dwg

201004(s)-213a-6-002-[变电所低压系统图（一）]_t3.dwg

201004(s)-213a-6-003-[变电所低压系统图（二）]_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
