-连锁超市电气全套CAD图纸(动力配电系统)(TN-S)

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一:土建概况

该该项目为山东省某机关地下车库、超市及分队餐厅(一区,二区),总建筑面积为:10961.2平方米,

分队餐厅主体高度为:13.8m

二:设计范围

(1)低压配电系统

(2)电气

(3)动力配电系统

(4)防触电安全保护系统

(5) 系统

(6)

三:供电设计

1.该项目电源采用低压220/380V三相四线进线.由电缆埋地(埋深0.7m)引至总配电盘。并做重复接地保护。消防负荷

采用两路电源供电,要求工作电源与备用电源来自变电所的不同母线段。保证不间断供电。

2.该项目的消防用电设备(排烟风机,应急照明)为二级负荷.其余为三级负荷. 该项目的消防用电设备均采用耐火电线或电缆供电。

3.该项目为TN-S接地系统,低压总配电盘至层配电箱均采用电缆沿电缆桥架敷设。分配电盘以下供电干线均采用BV-500型

电线穿PVC管暗敷.

四:防触电安全保护系统

1:该项目低压配电系统的接地形式采用TN-S系统.单相三极插座的接地极及配电系统内所有金属箱体均要求与PE线可靠连接。

2:配电盘内照明回路与插座回路分开敷设,插座回路设漏电保护电流30mA的漏电保护装置。

3:电缆桥架应在首尾两端及电梯的金属构件分别与(PE)线连接。

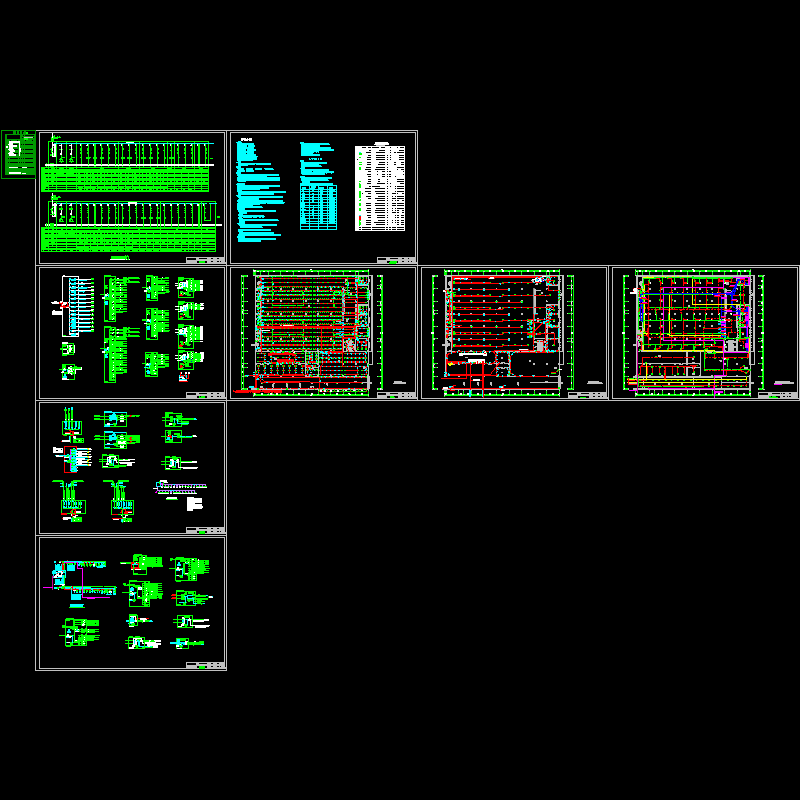

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
