动力站动力系统设计全套CAD施工图纸(制冷机房锅炉房)(dwg)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：其他
• 建筑高度：单层建筑
• 图纸设计深度：施工图
• 参考图纸：8张
• 冷热源：电动压缩式冷水机组,锅炉
• 水系统：单式泵,双管制
• 节点大样：冷却塔,集分水器

附件详情

• 设计与施工说明
• 图例及主要设备及材料表
• 冷冻机房工艺流程图
• 制冷机房设备管道平面图
• 锅炉房工艺流程图
• 锅炉房设备管道平面图
• 屋顶冷却塔管道平面图

附件详情

稿件为某动力中心动力系统设计全套图纸；动力中心地下一层，地上一层，建筑面积约2462m 。地上一层主要为制冷机房、变配电间及水池，一层主要为锅炉房、水泵房及柴油发电机房，屋顶设置冷却塔。
设计内容：
1.制冷机房设计：为宿舍及底层公建提供空调冷热水；
2.锅炉房设计：为宿舍生活热水系统及空调水系统换热器提供一次热水。

编制于2005年，图纸共8张。

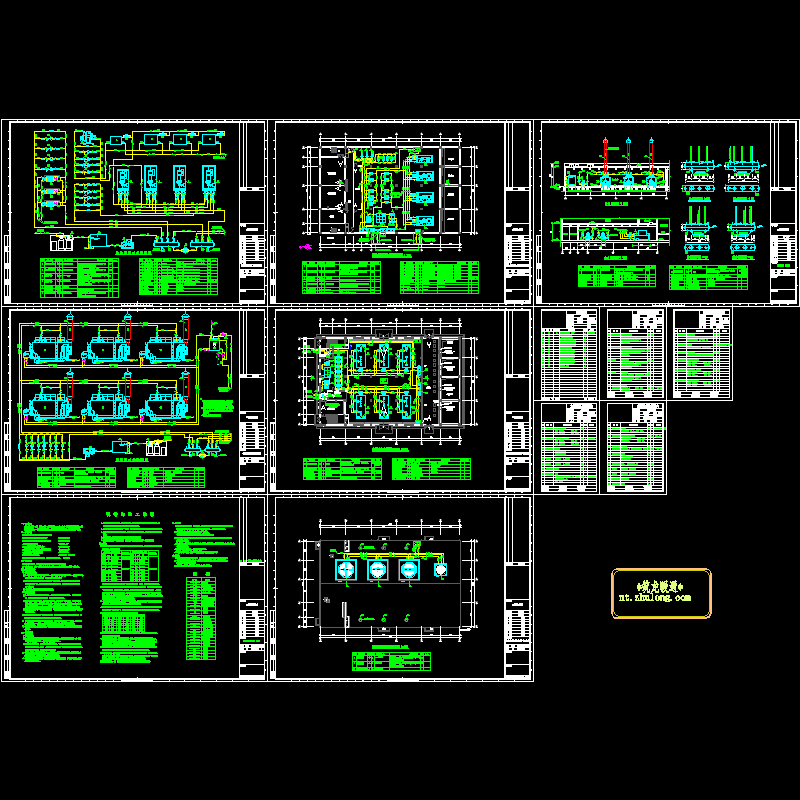

冷冻机房工艺流程图
