[短肢剪力墙结构]新村15层住宅楼建筑dwg格式CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 住宅类型（型体）：塔式（一梯4户以下）
• 商业：无
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 图纸设计深度：施工图
• 项目所在地：辽宁
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：23张
• 建筑设计面积：30460.66平方米
• 建筑高度：47.4m
• 地上层数：15层
• 地下室建筑设计面积：4541.50平方米
• 设计效果图：无

附件详情

该资料为盘锦市某新村十五层住宅楼 建筑施工 图
工程建筑面积约为：30460.66平方米、其中公建部分建筑设计面积：4433.12m2，住宅部分建筑设计面积：20619.24m2，车库部分建筑设计面积：4541.50m2，人防部分建筑设计面积：566.80m2,建筑设计结构形式为：钢筋混凝土短肢剪力墙结构、层数为： 15层、高度为： 47.4米、屋顶形式：平屋顶
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共23张图纸

该住宅工程是由一组住宅塔楼和一个独立地下车库组成的，住宅塔楼的裙房为两层公共建筑，设有餐饮、娱乐、办公及商业网点，此工程根据轴线定位关系分为ABC三个区、住宅塔楼据此编号为A座B座C座，住宅部分地下为一层， 其中一部分为人防 ，一部分为车库，人防的面积为556.8m2，设一个防护单元 一个防爆单元可掩蔽人数为480，塔楼的地下车库设有两个出入口。

2

2

3

3

4

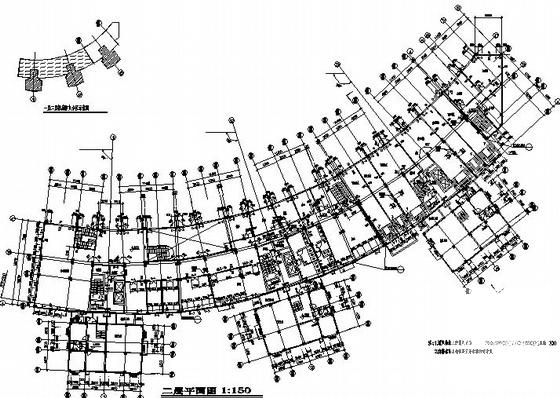

第 1 张图

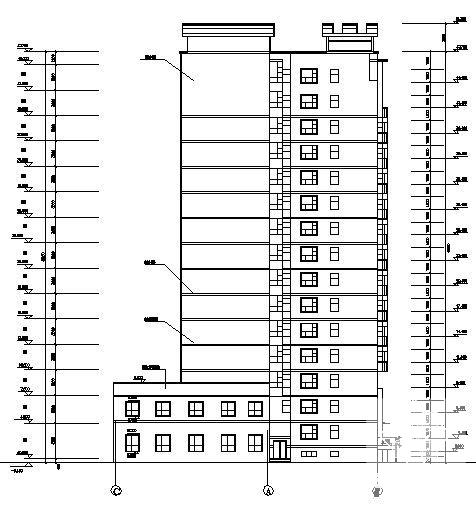

第 2 张图

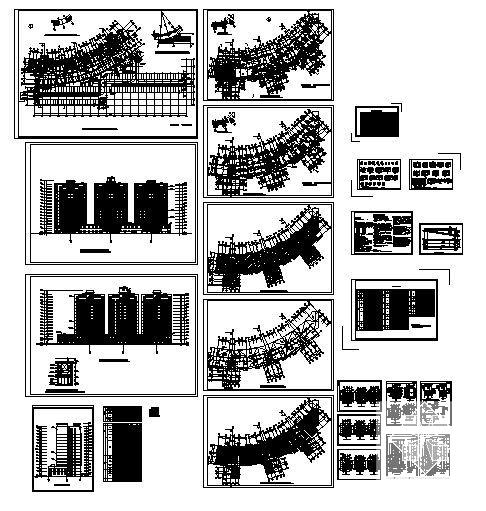

第 3 张图

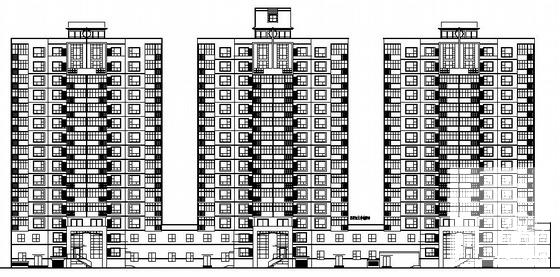

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
