[短肢剪力墙结构]剪力墙结构小高层建筑施工CAD图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

建筑面积:6815平方米，建筑基底面积:592.6平方米。该建筑为局部短肢剪力墙结构,结构安全度为二级.设计使用年限为50年。4.该建筑地下一层为自行车库,上部为11层带阁楼住宅,主体建筑檐高为32.60米.
内部功能有：客厅、卧室、厨房、卫生间……
该资料包含：建筑的平面、立面、剖面、大样、门窗表、楼梯大样…….共17张图纸

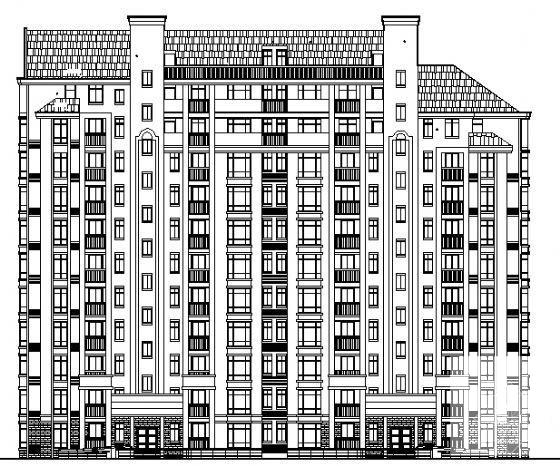

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
