[短肢剪力墙结构]11层住宅楼建筑方案设计CAD图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 面积(平方米)：11000

附件详情

该资料为某十一层住宅楼建筑方案图（一体四户）
工程建筑面积约为：11000平方米、建筑设计结构形式为：钢筋混凝土短肢剪力墙结构、层数为： 11层、高度为： 36.6米
这份参考资料包括各层建筑平面、立面、剖面图等，共18张图纸
设计功能包括：客厅、厨房、卧室等。

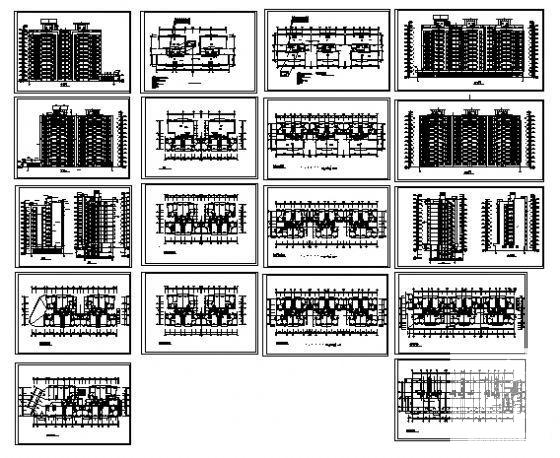

第 1 张图

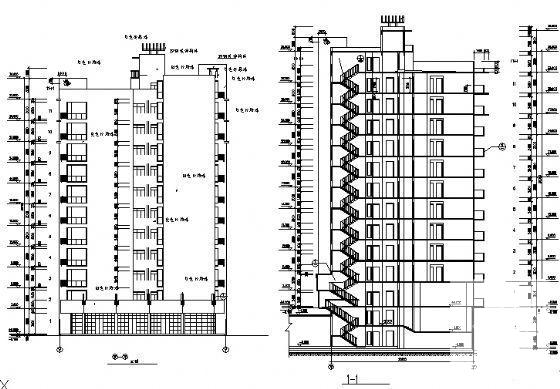

第 2 张图

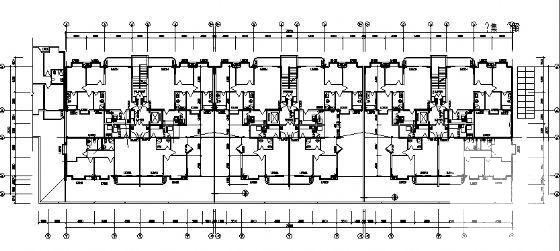

第 3 张图

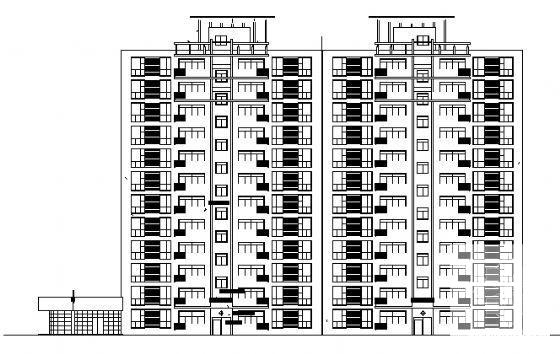

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
