一份高层检察院建筑CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 办公楼类型：行政办公楼
• 建筑高度类型：高层建筑
• 图纸设计深度：施工图
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：JPG,天正建筑CAD 7.0,CAD2000
• 参考图纸：27张
• 建筑设计面积：19183平方米
• 建筑高度：58.8m
• 地上层数：16层
• 地下室建筑设计面积：1711平方米
• 设计效果图：有

附件详情

本图纸为某高层检察院施工图设计，有地下室，施工图设计共27张，另有效果图及幻灯片13张。
该项目为某市检察院办公大楼工程,总建筑面积 19183平方米 ;其中主楼12683，平方米;裙楼4357平方米;报告厅432平方米;地下室建筑面积 1711平方米.，该工程建筑高度58.8米,裙楼高度 19.2米;属于一类高层建筑,防火等级为二级.，地下室部分分为平战结合,战时六级人防,设800人二等人员隐蔽所,防火等级为一级.。

施工图包括施工设计说明、各层建筑平面图、立面、剖面图、卫生间、 楼梯详图 等。

图纸设计深度： 施工图
建筑层数： 16
设计效果图： 有

第 1 张图

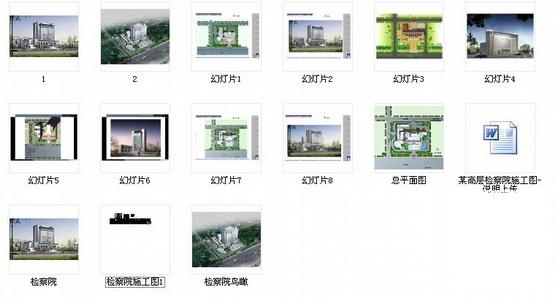

第 2 张图

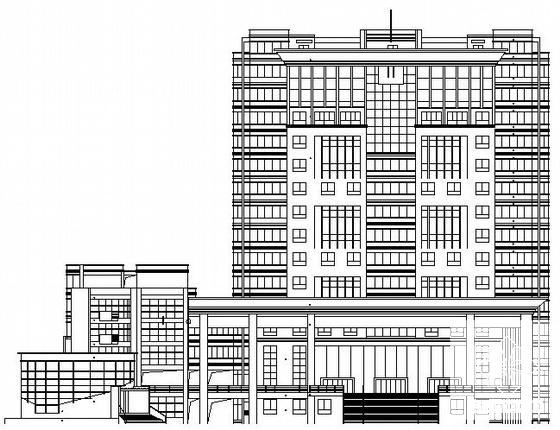

第 3 张图

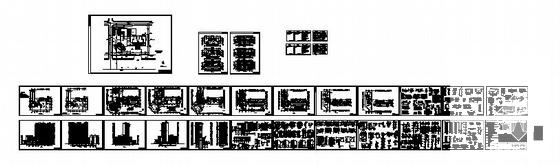

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
