交易中心仓库CAD施工大样图(门式刚架结构)(dwg)(6度抗震)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度：单层厂房
• 地上层数：1层
• 图纸设计深度：施工图
• 建筑结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 结构最大跨度：30.8m
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 参考图纸：16张
• 设计年代：近代

附件详情

宜昌某交易中心仓库图纸
该资料为：宜昌某交易中心仓库图纸
建筑结构形式：门式刚架结构
基本风压：0.40KN/平方米
雪荷载：0.35KN/平方米
工程抗震设防烈度为六度，安全等级为二级，该项目抗震设防等级为丙类
几何尺寸为：30.8米*88米
该资料包含：结构设计总说明、平面布置图、锚栓平面布置图、屋顶平面布置图、结构 平面布置图 、屋面檩条布置图、基础图、基础详图、墙檩布置图、墙系杆布置图、节点大样图共16张图纸。

2

3

4

第 1 张图

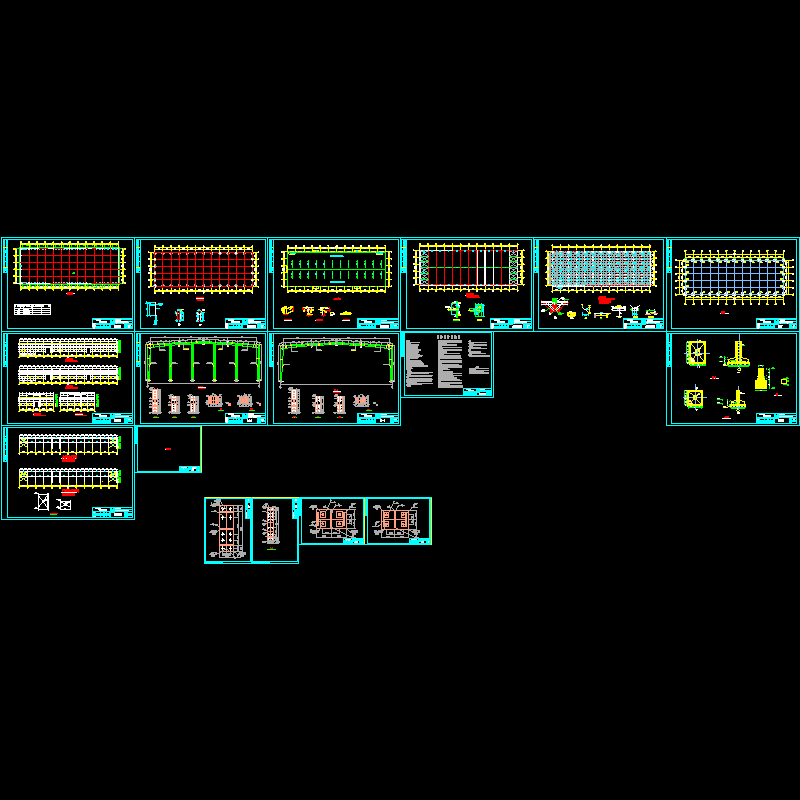

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
