门式刚架仓库结构设计CAD施工图纸(dwg)(6度抗震)(二级结构安全)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度：单层厂房
• 地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑结构形式：钢结构
• 钢结构：门式刚架
• 结构安全等级：二级
• 结构最大跨度：18m
• 抗震设防烈度：6度抗震
• 风压：0.60kN/平方米
• 雪压：0.2kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

结构设计总说明、地脚锚栓布置图、刚架图、抗风柱详图、屋面结构布置图、屋面支撑布置图、柱间支撑布置图、支撑详图、雨篷节点图、墙架布置图、吊车梁系统构件布置图、吊车梁连接节点详图、节点详图共14张图纸。

第 1 张图

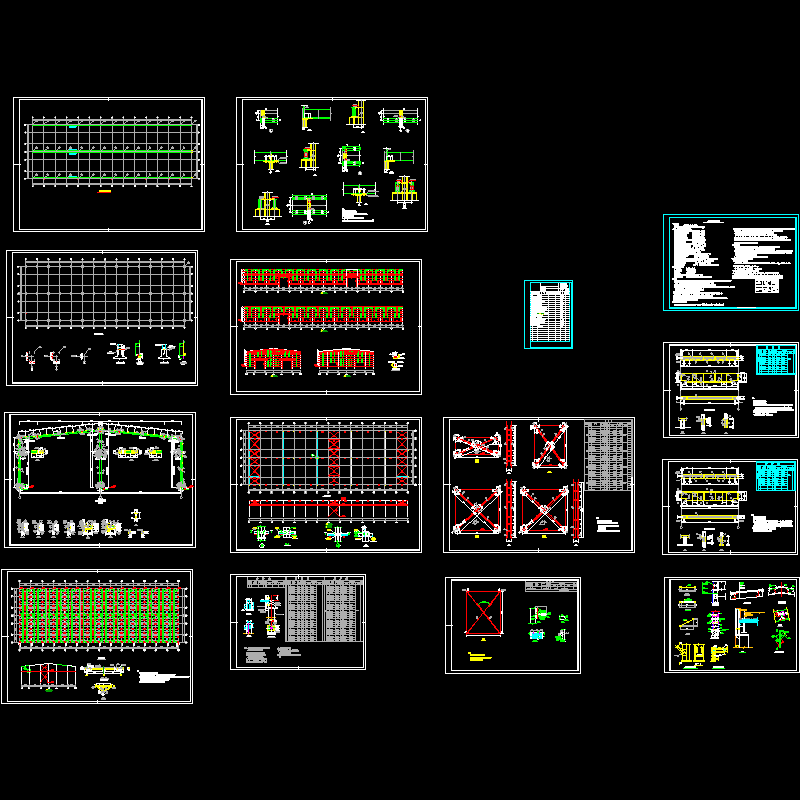

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
