2层门式刚架结构汽车展厅结构CAD施工大样图(dwg)(6度抗震)(独立基础)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度：多层建筑
• 厂房建筑高度：多层厂房
• 地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 结构最大跨度：28m
• 抗震设防烈度：6度抗震
• 风压：0.55kN/平方米
• 参考图纸：13下张
• 设计年代：近代,2012

附件详情

两层汽车4s店展厅，建筑结构形式为门式刚架结构。屋架梁采用变截钢和焊接H钢，构件之间用普通螺栓或高强螺栓连接，钢柱与混凝土柱为铰接。
全套13张图纸，包括钢结构设计说明、一层柱网布置图、二层柱网布置图、平台结构布置图、屋面钢架布置及大样图、屋面檩条布置及檩条连接大样、轴剖面图、柱间支撑布置图及柱间支撑大样图、墙面檩条布置 图及檩条连接大样图、节点大样、雨篷大样、屋架大样图、楼梯大样图等。

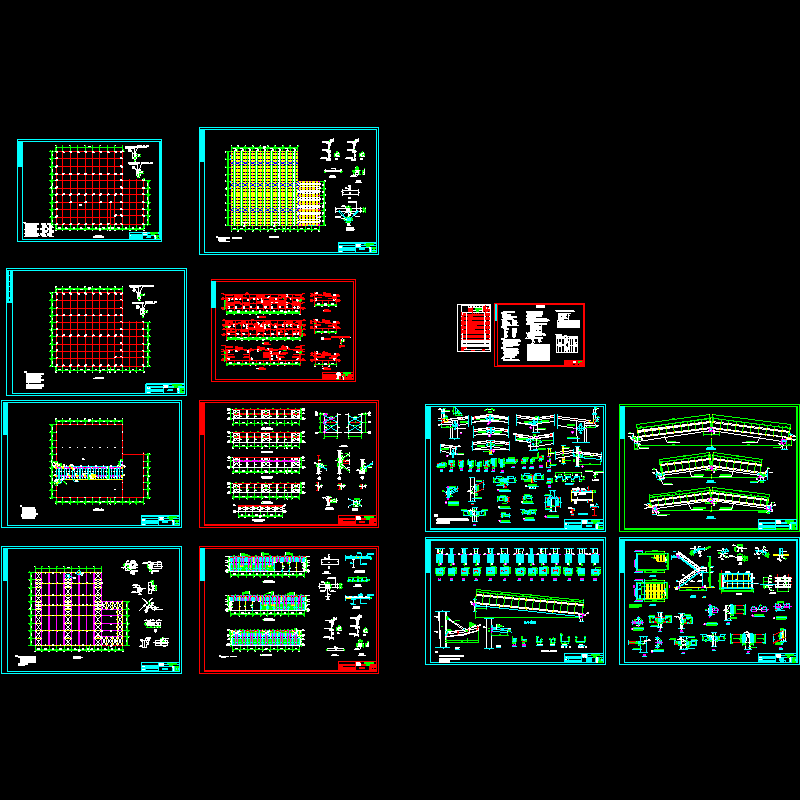

第 1 张图
