高新热力室内煤场工程钢结构部分CAD图纸(dwg)

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

西安某高新热力室内煤场工程钢结构部分图纸
该资料为：西安某高新热力室内煤场工程钢结构部分图纸
基本风压：0.35KN/平方米
基本雪压：0.40KN/平方米
该资料按抗震设防烈度8度
该资料包含：

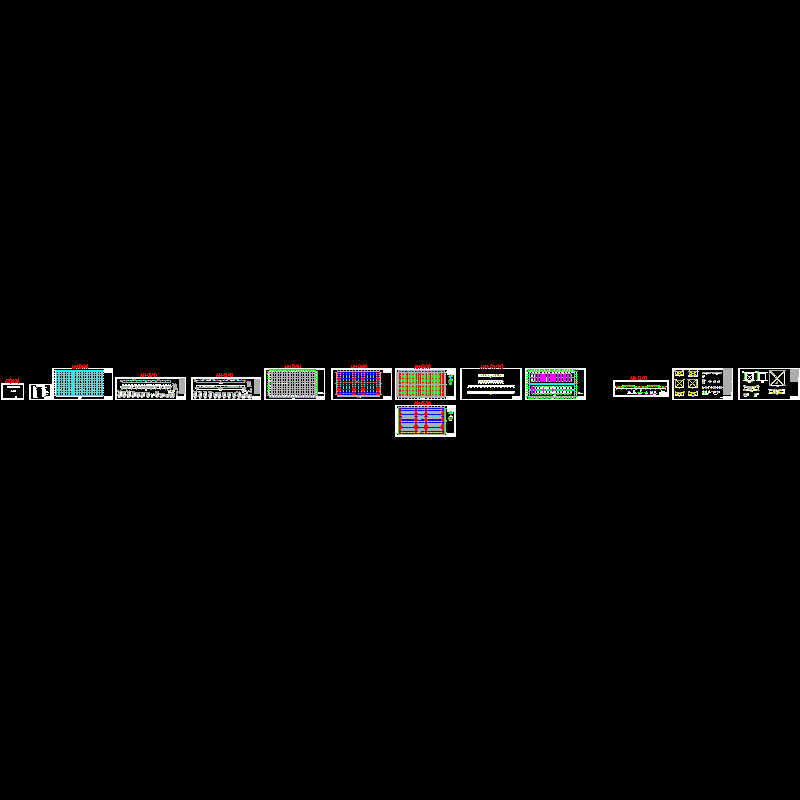

钢结构设计总说明、钢架布置图、钢架立面图、柱间支撑平面布置图、屋面构件布置图、屋面布置图、墙面布置图、屋顶 平面布置图 、剖面图、支撑、系杆、拉条、撑杆详图、屋面布置图共13张图纸。

2

3

4

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-15 12:33:50上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
