一份17层剪力墙住宅楼结构CAD施工图纸(基础平面图)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 地上层数：17层
• 地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：8度抗震
• 风压：0.50kN/平方米
• 雪压：0.25kN/平方米
• 地下室功能：人防
• 参考图纸：25张
• 设计年代：近代

附件详情

结构设计总说明、基础平面图、地下二层墙体平面图、地下二层顶板配筋平面图、地下一层墙体平面图、地下一层顶板配筋平面图、墙体平面图、顶板配筋平面图、夹层顶板配筋平面图、屋面板配筋平面图、屋面墙体平面图、 楼梯详图 共25张图纸。

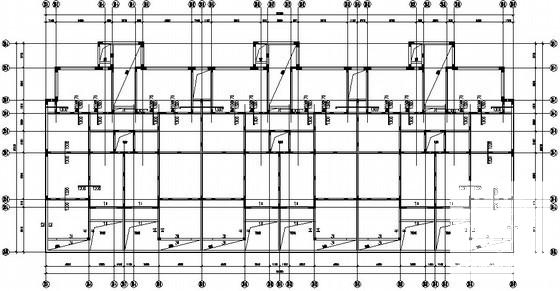

第 1 张图

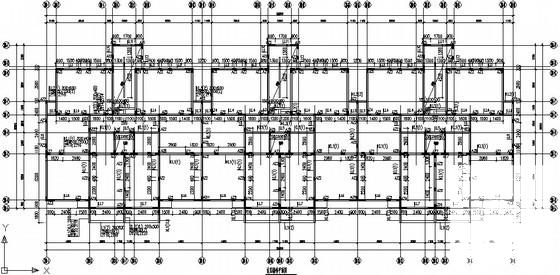

第 2 张图

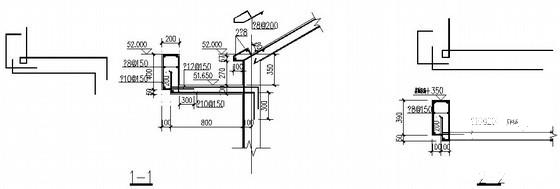

第 3 张图

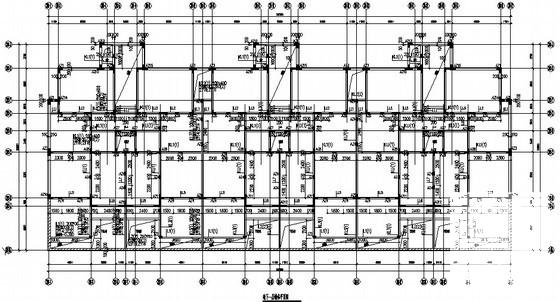

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
