一份18层剪力墙住宅楼结构CAD施工图纸(梁筏基础)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：31张

附件详情

结构设计总说明、素土挤密桩平面布置图、素混凝土桩平面布置图、基础梁配筋平面、基础筏板配筋平面、墙 平面布置图 、墙配筋详图、门框详图、剪力墙、暗柱平面、剪力墙暗柱表、梁配筋图、屋面层梁配筋图、结构板配筋图、屋面层结构板配筋图、电梯机房、水箱间配筋图、电梯机房、水箱间配筋图、楼梯施工图共31张图纸。

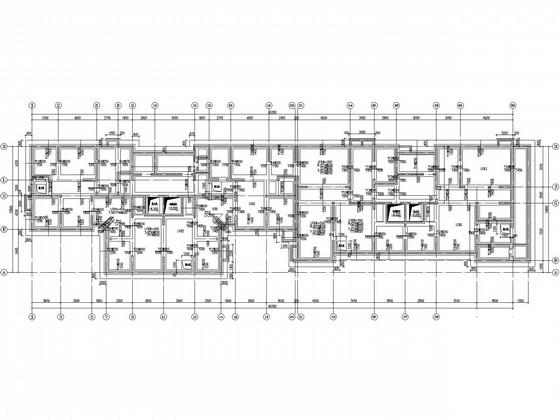

基础筏板配筋平面

基础梁配筋平面

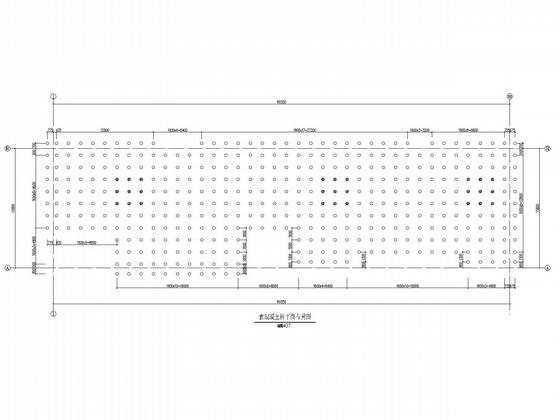

素混凝土桩平面布置图

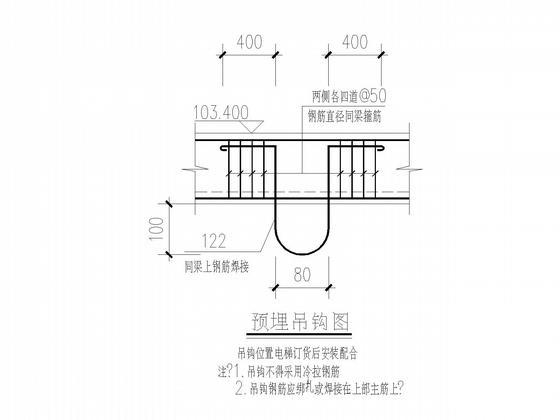

预埋吊钩图

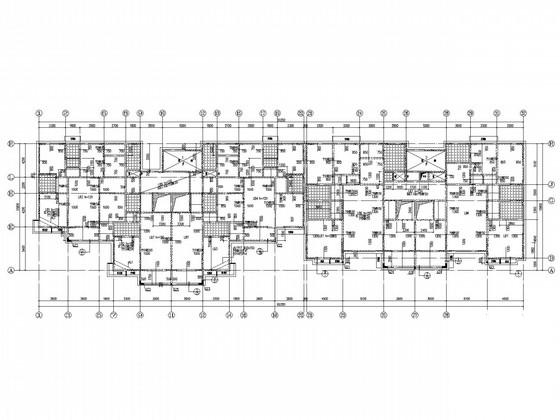

结构板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
